固体/流体タブ

材料が固体か流体かを設定するタブです。

[材料定数の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。

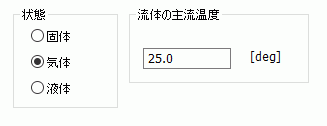

設定項目

解説

状態

ボディの状態（固体/気体/液体)を設定します。

固体：

固体として計算します。

気体：

流体として計算します。

液体：

流体として計算します。

流体の主流温度

簡易熱流体解析[Pascal/Watt]で使用します。

状態が気体/液体の場合、流体の主流温度を設定します。

簡易熱流体解析では、流体による熱の移動を熱伝達境界として

考慮しますが、その時の室温として使用されます。

詳細は「簡易熱流体解析の原理」を参照してください。
