例題18 減圧環境下の自然対流解析

本例題について
-
常圧時と減圧時の放熱特性を比較します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
本解析は、流体自動作成を使用して基板とICのみモデル化して解析することができます。
後半は、手動で流体部を作成して設定する方法も示します。
-
プロジェクトファイルを取得(右クリックし、名前を付けてリンク先を保存してください。)
4つの解析モデルが入っています。
常温常圧100kPa:流体自動作成で解析したもの
減圧環境50kPa:流体自動作成で解析したもの
常温常圧100kPa:ic_board_with_air:流体を手動で作成して解析したもの
減圧環境50kPa:ic_board_with_air:流体を手動で作成して解析したもの -
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
流体解析[Bernoulli] 熱伝導解析[Watt] |
|
|
解析の種類 |
定常解析 |
|
層流/乱流 |
乱流をチェック |
|
流れの種類 |
外部流れをチェック |
|
環境設定 |
環境値を考慮した材料定数を用いた解析を行うをチェック 環境温度: 25℃ 環境圧力: 51200Pa (参照: 環境設定タブ) |
|
流体自動作成の設定 |
外部流れ方向:自然対流+Z方向 |
|
積層メッシュ設定 |
自動生成パラメータ 想定温度差:50[deg] |
|
詳細設定 |
主要なフィールドのみ出力するをオフ |
|
メッシュ設定 |
標準メッシュサイズ:2[mm] |
モデル図

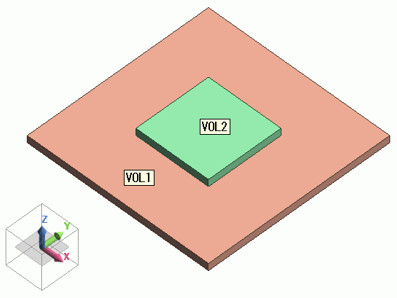

直方体のソリッドボディを定義し、空気(000_空気)の材料を設定します。
外部境界条件を使用し、流入/流出:自然流入/流出を設定します。
内部に基板(VOL1))とIC(VOL2)をソリッドボディで定義します。

ボディ属性および材料、メッシュサイズの設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
メッシュサイズ |
|
0/Solid |
VOL1 |
006_ガラスエポキシ※ |
- |
|
1/Solid |
VOL2 |
001_アルミナ※ |
- |
流体自動作成の設定で、空気材料:000_空気※が設定されています。
※材料データベースを利用
発熱量タブにてIC(VOL2)を以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
VOL2 |
発熱量 |
1W |
境界条件
外部境界条件は自動的に流入/流出:自然流入/流出となります。
流入する流体の温度は環境温度となりますので、環境設定で環境温度を設定しています。
解析結果

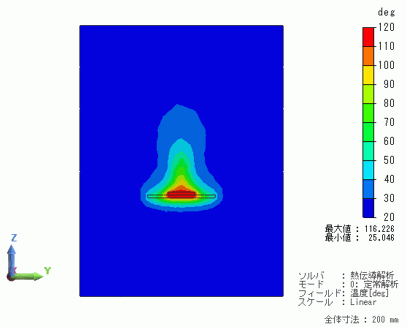

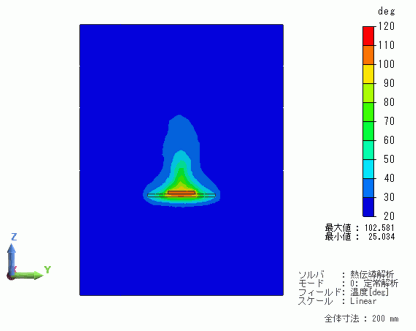

温度分布の解析結果を示します。
例題6と同様に、x=0の断面を表示します。ここでは空気ボディも表示しています。
ICの上方に温度の高い領域があり、主に上方に熱が伝わっている様子が確認できます。
減圧時の方がIC温度が高い(=放熱効率が悪い)ことがわかります。
|
|
|
|
常圧(100kPa) |
減圧(50kPa) |

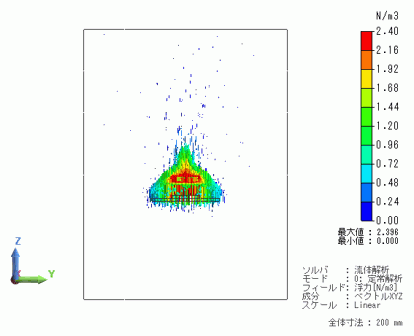

次に、解析タイプを熱伝導解析から流体解析に切り替え、浮力を表示します。
減圧時の浮力は常温に比べ約半分になっていることがわかります。
![]() |
![]() |
|
常圧(100kPa) |
減圧(50kPa) |

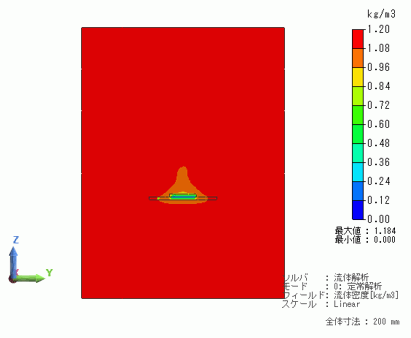

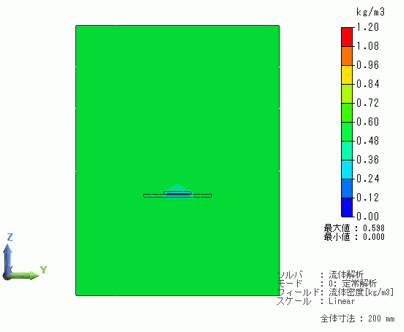

最後に、流体密度を表示します。
減圧時の密度は常温に比べ約半分になっていることがわかります。
これは環境圧力を常圧の約半分に設定し、その環境圧力を用いて密度が計算されるためです。(参照:密度タブ)
減圧時の浮力が常圧の約半分だったのは、浮力が密度から計算されているためです。(参照:「求解している微分方程式」4.外力項)
|
|
|
|
常圧(100kPa) |
減圧(50kPa) |
流体自動作成を使用しない場合
参考として、流体自動作成機能を使用しない場合の設定方法も記載します。
解析条件[流体手動作成]
|
項目 |
条件 |
|
流体解析[Bernoulli] 熱伝導解析[Watt] |
|
|
解析の種類 |
定常解析 |
|
層流/乱流 |
乱流をチェック |
|
流れの種類 |
外部流れをチェック |
|
環境設定 |
環境値を考慮した材料定数を用いた解析を行うをチェック 環境温度: 25℃ 環境圧力: 51200Pa (参照: 環境設定タブ) |
|
積層メッシュ設定 |
自動生成パラメータ 想定温度差:50[deg] |
|
詳細設定 |
主要なフィールドのみ出力するをオフ |
|
メッシュ設定 |
標準メッシュサイズ:10[mm] |

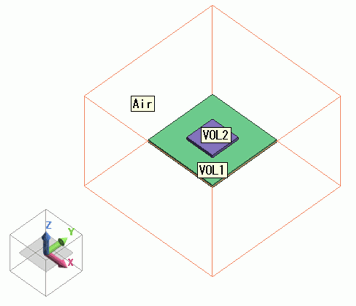

モデル図[流体手動作成]
直方体のソリッドボディを定義し、空気(000_空気)の材料を設定します。
外部境界条件を使用し、流入/流出:自然流入/流出を設定します。
内部に基板(VOL1))とIC(VOL2)をソリッドボディで定義します。

ボディ属性および材料、メッシュサイズの設定[流体手動作成]
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
メッシュサイズ |
|
0/Solid |
VOL1 |
006_ガラスエポキシ※ |
2.0 |
|
1/Solid |
VOL2 |
001_アルミナ※ |
2.0 |
|
2/Solid |
Air |
000_空気※ |
- |
※材料データベースを利用
発熱量タブにてIC(VOL2)を以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
VOL2 |
発熱量 |
1W |
境界条件[流体手動作成]
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
外部境界条件 |
熱流体 |
流入/流出 |
自然流入/流出 流入温度:環境温度を使用する(25[deg]) |
