グリッドの設定

モデルをスケッチするときの座標を任意のグリッドに沿わせることができます。

[表示]タブの

の

で表示/非表示を切り替えられます。

[表示]タブの

の

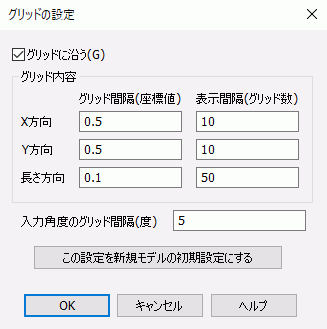

[グリッドの設定(E)]を選択すると下図のダイアログが表示されます。

ここで間隔などを変更できます。

設定項目	解説
グリッドに沿う	グリッドに沿うをチェックすると、グリッドに沿ったスケッチが可能になります。
グリッド内容	X方向 Y方向	始点等の座標値をマウスから入力する際のX方向、Ｙ方向のグリッドを設定します。Ｘ、Ｙ方向は現在の作図平面における方向となります。例：現在の作図平面がYZ作図平面のときグリッドのＸ、Ｙ方向はグローバル座標系のＹ、Ｚ方向に相当します。
	長さ方向	「半径」や「高さ」などの長さをマウスから指定する際のグリッドを設定します。
	グリッド間隔表示間隔	グリッド間隔は、各項目のグリッドの間隔を実数で設定します。表示間隔は、設定したグリッドをいくつおきに表示するかを整数で設定します。
入力角度のグリッド間隔(度)	Bodyの回転、面トポロジの回転、回転体作成時の入力角度を、何度刻みで入力するかを指定します。たとえば、この設定を5(度)に設定した場合、5度刻みで角度を入力できるようになります。
この設定を新規モデルのデフォルトにする	今回設定した内容を次回の新規モデルから自動的に採用することができます。

ＹＺ作図平面で作図時のグリッドの表示例です。

グリッドは作図平面内に表示され、グリッドのＸ方向、Ｙ方向は作図平面座標系における方向となります。

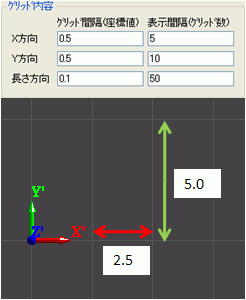

座標のグリッドの表示間隔の例です。

「グリッド間隔」×「表示間隔」がグリッドの表示間隔となります。

左図のような設定では、グリッドの表示間隔は下記のようになります。

・Ｘ方向　グリッド間隔(0.5)×表示間隔(5) = 2.5

・Ｙ方向　グリッド間隔(0.5)×表示間隔(10) = 5.0

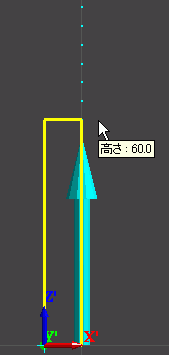

長さのグリッドの表示間隔の例です。

高さの値をマウスから入力しています。

矢印の先に表示されている点が長さのグリッドです。

グリッドの表示間隔は、「グリッド間隔」×「表示間隔」となります。
