導波路解析タブ

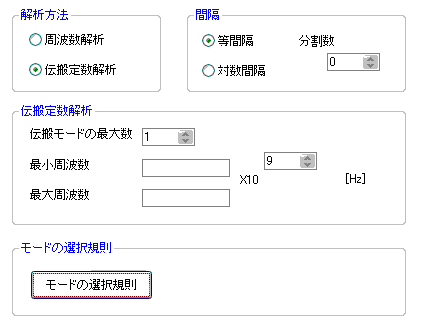

導波路解析の条件を設定するタブです。

[解析条件の設定]ダイアログに表示されます。ダイアログの表示方法は「解析条件の設定」を参照してください。

設定項目	解説
解析方法	伝送線路の伝搬定数は、伝搬モードと周波数によって決まります。 ”周波数解析”では、位相定数を入力して、周波数を求めることができます。
間隔	周波数解析の場合は、最小位相定数と最大位相定数の間の分割方法と数を規定します。
周波数解析	周波数の最大数．．．モードの数位相定数の最小値，最大値．．．これらの間の位相定数に対応する周波数を計算します。

設定項目	解説
解析方法	伝送線路の伝搬定数は、伝搬モードと周波数によって決まります。 ”伝搬定数解析”は周波数を入力して、伝搬定数を求めることができます。
間隔	伝搬定数解析の場合は最小周波数，最大周波数の間の分割方法と数を規定します。
伝搬定数解析	伝搬モードの最大数．．．モードの数最小周波数，最大周波数．．．これらの間の周波数に対応する、伝搬定数を求めます。
モードの選択規則	モードの選択規則を設定します。導波路解析の伝搬定数解析でのみ有効です。所望のモードが見つからない場合は、この設定を変更すると、問題が解決する可能性があります。
