熱伝導解析
表示できる結果
表示手順は「結果表示」を参照してください。
フィールド
|
チャート熱伝導解析では表示できる特性値はありません。
テーブル最高温度 平均温度
熱収支 -発熱量 -熱の流入量 -熱の流出量 -蓄熱量
端子間熱流量 境界-環境熱流量
端子間熱抵抗 境界-環境熱抵抗
ジャンクション-境界熱抵抗 ジャンクション-環境熱抵抗
詳細はテクニカルノート「熱伝導解析で出力される結果テーブル」を |
結果表示例 プリント基板と部品

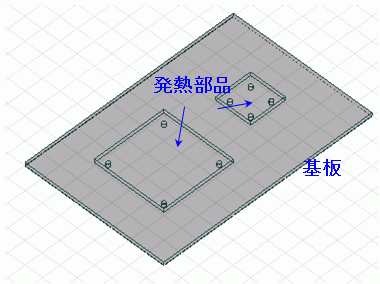

モデル図
|
基板の上面に２つの発熱部品が搭載されています。 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

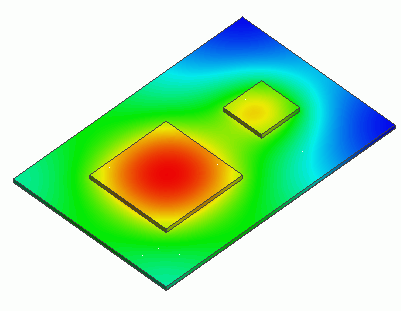

温度コンタ-図
|
|
||||||||||

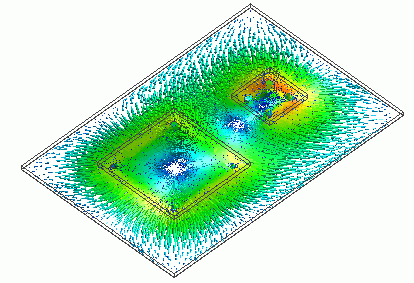

熱流束ベクトル図
|
|
