結果表示

Femtetの計算結果は大きく分類して以下の３つに分けることができます。

タイプによって表示方法が異なります。

計算結果のタイプ	説明
フィールド	電場解析における電界、熱伝導解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量
結果テーブル	電場解析におけるキャパシタンス、磁場解析におけるインダクタンス、導波路解析における特性インピーダンス、共振解析における共振周波数のように、通常はグラフ化は不要で計算結果を数値として知りたい物理量
特性値（チャート）	Sパラメータ、インピーダンス、アドミタンス、指向性のように周波数や極座標系の座標成分との関係をグラフ化して出力することが一般的な物理量

これらの3タイプの計算結果として出力できる物理量は解析ソルバによって異なります。「各解析で表示できる結果」を参照してください。

[解析結果]タブのの
[フィールド]をクリックすると解析結果ウィンドウに移り、フィールドが表示されます。

又はProjectツリーのフィールドアイテムをダブルクリックすると表示されます。

解析結果ウィンドウにおいて表示したい結果フィールドを[解析結果]タブの

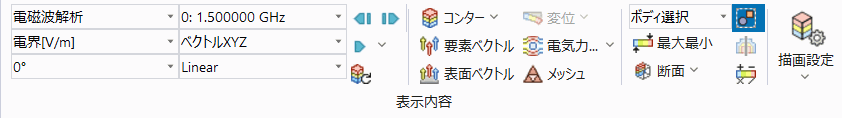

を操作して選択します。[解析結果]タブの表示内容については、「表示内容」を参照してください。

フィールドタイプの種類は、自由に編集、追加が可能です。「フィールドタイプの選択/編集/追加」を参照してください。

解析タイプ、モード、フィールドタイプ、成分、位相、スケールの選択状態に応じて、以下の１１種類の表示方法が選択できます。

表示方法	説明
メッシュ図	２次元解析では三角形、３次元解析では四面体にメッシュ分割した図
変位図	応力解析や圧電解析で変形した状態を表す図
グラデーションコンター図	フィールドの大きさの等しいところを塗り分けた図
ラインコンター図	フィールドの大きさの等しいところを線で結んだ図
等高面コンター図	フィールドの大きさの等しいところを面で塗った図
表面ベクトル図	表面のフィールドを矢印で表した図
要素ベクトル図	フィールドを矢印で表した図
断面図	指定した面で切断した断面上のフィールドを表示
境界条件	境界条件の表示
グラフ	指定した２点間のフィールド値をグラフにして表示
最大最小値の位置	フィールドの最大最小値の位置とその値を表示
任意座標の計算結果	指定した座標におけるフィールド値を出力ウィンドウに表示

※メッシュ数が多くなるとベクトル図やコンター等高線図の描画に長い時間がかかります。描画時間の短縮方法は「結果表示の高速化」を参照してください。

※メッシュ図、各種コンター図、ベクトル図の表示設定方法は「描画設定」を参照してください。

※グラフ表示の際に起動するグラフソフトＤｅｓｃａｒｔｅｓの操作方法については「グラフソフト(Descartes)の操作方法」を参照してください。

コンター図やベクトル図、カラーバー等の結果の表示設定を登録することができます。

詳細は「結果表示設定の登録」を参照してください。

フィールド値の最大値/最小値や指定座標での値、計算値を指定した計算結果から抽出する機能です。

詳細は「結果抽出」を参照してください。

[解析結果]タブのの、 [テーブル] で表示されます。

又はProjectツリーのテーブルアイテムをダブルクリックすると表示されます。

詳しくは「結果テーブル」を参照ください。

[解析結果]タブのの[チャート]より以下の4タイプが表示できます。

又はProjectツリーのチャートアイテム以下をダブルクリックすると表示できます。

表示方法	説明
S(Y)パラメータグラフ	電磁波解析や圧電解析（調和解析）で計算された、S（Y)パラメータの周波数特性をグラフ表示できます。
SYZ行列	電磁波解析や圧電解析（調和解析）で計算された、Sパラメータやインピーダンスの周波数特性をグラフ表示できます。
インピーダンス（圧電共振）	圧電解析（共振解析）で計算されたインピーダンスの周波数特性をグラフ表示できます。
指向性	電磁波解析（調和解析）で開放境界を有する解析モデルの遠方界指向性音波解析での音圧指向性磁場解析（静解析）での磁界指向性の指向性をグラフ表示できます。
分散曲線	電磁波解析（調和解析）でポートにおける位相定数の周波数特性（分散曲線）をグラフ表示できます。 ※電磁波解析（導波路解析）の結果を表示することはできません。
圧電電流値	電流値の振幅振動の中心と最大値との差の周波数特性をグラフ表示します。
圧電電荷量	電荷量の振幅の周波数特性をグラフ表示します。
圧電浮き電極電位	浮き電極電位の振幅の周波数特性をグラフ表示します。
モード情報	電磁波調和解析では伝搬定数（ポート）やボディごとの損失（電磁波解析）を表示します。
