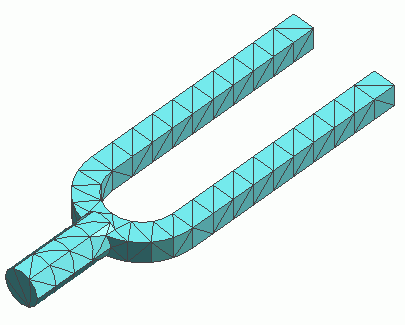

メッシュ図

２次元の場合は３角形、３次元の場合は四面体で分割した図です。

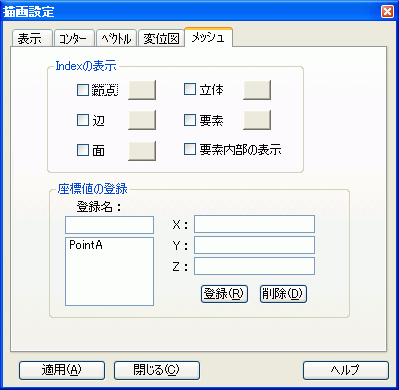

[描画設定]をクリックすると、描画設定ダイアログが

表示されます。

[メッシュ]タブで、メッシュの表示方法を変更できます。

Indexの表示でチェックボックスをOｎにすれば、節点、

辺番号が表示されます。

また、座標値を登録と削除することができ、この座標値

は、断面図の描画やこの位置のフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量の値を表示さ

せる時に使用できます。
