等高面コンター図

[解析結果]タブの

から、[等高面コンタ-図]をクリックすると大きさの等しい面を塗った等高面コンタ-図が表示されます。

色と値との関係は、カラーバーで表示されます。

通常はグラデーションコンター図が見栄えが良いのですが、内部が見れないという問題がありますが、

等高面コンター等高線図では内部の様子が見れます。

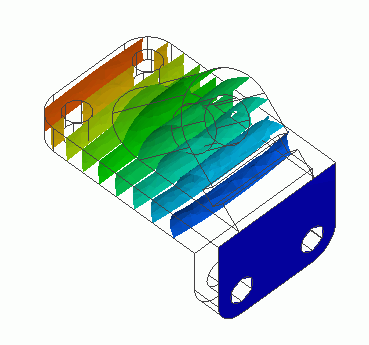

等高面コンター図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　カラーバー

表示するデータ

下記の選択ボックスにてフィールドタイプ、成分、位相、スケールを選択します。

[描画設定]をクリックすると、描画設定ダイアログが

表示されます。

[コンタ－]タブで、コンタ－図の表示方法を変更できます。

最小値を青、最大値を赤にし、その間を適当な色で塗り

分けますが、他の解析結果との比較、あるいは、カラーバ

ーの値を切りのいい数値に丸めたい場合には、最小値／

最大値を変更します。

デフォルトは１０分割ですが、分割設定でその値を変

更できます。

さらに詳しい設定は各種ダイアログの説明をご覧ください。
