流線/力線

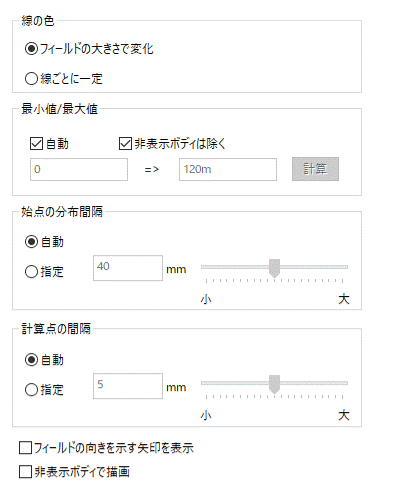

設定項目

解説

線の色

フィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量ごとの大きさで変化を選択した場合は、流線/力線の色がフィールドの大きさに応じて変化します。

線ごとに一定を選択した場合は、流線/力線の各々の線が単一色で表示されます。

最小値/最大値

自動をチェックすると、カラーバーで表示する最小値と最大値を自動で計算します。

自動のチェックを外すと最小値と最大値を設定できます。

計算ボタンを押下すると自動で計算された値が設定されます。

非表示ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。は除くをチェックすると、現在表示中のボディのみで最小値と最大値を計算します。

始点の分布間隔

自動を選択した場合は、始点となるトポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。の大きさに応じて自動で分布間隔が設定されます。

指定を選択した場合は、任意の分布間隔を設定できます。

計算点の間隔

自動を選択した場合は、メッシュサイズ 四面体、または三角形の一辺の長さから計算点の間隔を自動で算出します。

指定を選択した場合は、任意の間隔を設定できます。

フィールドの向きを示す矢印を表示

チェックをオンにすると流線/力線上にフィールドの向きを示す矢印を表示します。

非表示ボディで描画

チェックをオンにすると非表示ボディでも流線を描画します。

主にコンター 等高線図同時描画時に空気ボディ上での流線を確認するために使用します。
