任意断面における流量と圧力損失の計算方法

流入、流出など、流れを指定する境界条件を使用した場合、結果テーブルで体積流量値を取得することができます。

それ以外の任意の断面における流量を取得する方法を紹介します。

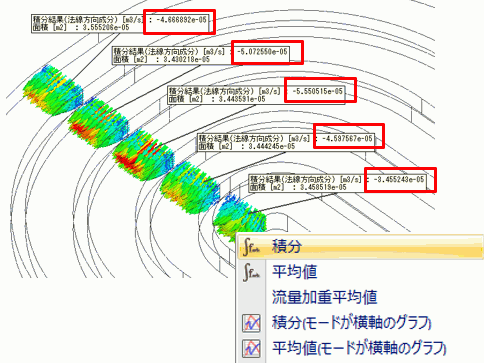

・流速ベクトルを表示する（フィールドタイプ：流速[m/s]、成分：ベクトルXYZ）。　⇒「ベクトル図」

・断面を表示した状態にする。　⇒「断面図」

・任意の断面を選択して、右クリックメニューから積分の取得を行う。

流入、流出など、流れを指定する境界条件を使用した場合、二つの境界条件間での圧力損失を取得することができます。

それ以外の任意の断面間の圧力損失を取得する方法を紹介します。

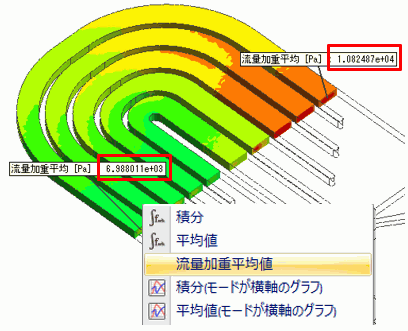

・圧力(全圧)のコンタ―図を表示する（フィールドタイプ：圧力(全圧)[Pa]、成分：値）。　⇒「グラデーションコンター図」

・断面を表示した状態にする。　⇒「断面図」

・任意の断面を選択して、右クリックメニューから流量加重平均値の取得を行う。

・それぞれの面で取得した圧力平均値の差が圧力損失となります。
