00.流体解析_2(Bernoulli、拡散解析：内部流体自動作成)チュートリアル概要
このチュートリアルでは、T字のパイプの２か所から濃度の異なる拡散物質が流入し、混ざりあって１か所から流出する様子を解析をします。
流体内部領域の自動作成を使用します。
解析空間
|
設定内容 |
設定値 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
設定内容 |
設定値 |
|
解析の種類 |
モデル形状
二つのパイプを円柱のソリッドボディで定義し、ブーリアン(和)で一つの管にし、シェル加工を使用して内部をくりぬきます。
三つの開口部のエッジを選択し、シートボディに変換することで、開口部のフタを作成します。
三つのフタの二つに空気が流入する流入境界条件、１つに空気が流出する流出境界条件を設定しています。
流体領域は自動で作成されます。
計算結果図
 |
 |
|

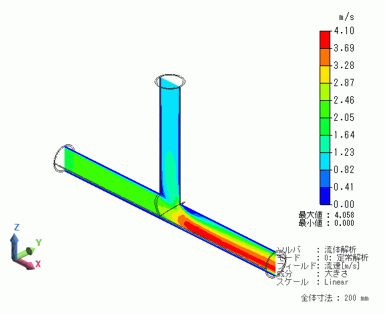

流速のグラデーションコンター図断面図 |
モル濃度のグラデーションコンター図断面図 |
戻る 次へ
流体解析_2(拡散解析：内部流体自動作成)の流れと操作内容
|
タイトル |
|
00.流体解析(Bernoulli)チュートリアル概要 |
|
01.新規プロジェクト作成 |
|
02.2つのパイプモデルを作成する |
|
03.2つのパイプを結合してT字パイプにする |
|
04.T字パイプ内部を空洞化する |
|
05.開口部にシートボディのフタを作成する |
|
06.解析条件を設定する |
|
07.ボディ属性と材料定数を設定する |
|
08.境界条件を設定する |
|
09.解析を実行する |
|
10.計算結果の表示・確認 |
|
11.プロジェクトを保存する |
