スイープメッシュとフリーメッシュ

メッシュの作成方法としてフリーメッシュとスイープメッシュが使用できます。マップドメッシュはスイープメッシュで作成できます。

スイープメッシュは6面体要素を作成する方法ですが、フリーメッシュは4面体要素と6面体要素のいずれも作成できます

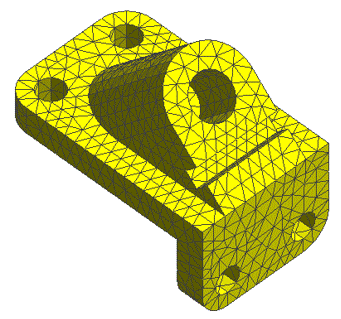

一般的に使用されているメッシュ分割方法で、複雑な形状を短時間でメッシュ分割できるという特徴があります

初期設定は4面体フリーメッシュです

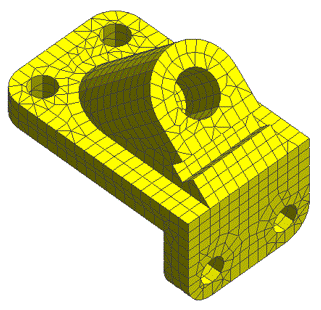

計算時間の短縮や計算精度の改善で、特に非線形応力解析で6面体要素が好まれています。6面体フリーメッシュは任意形状に対して

6面体要素を作成します。しかし、一般的には4面体要素が混じり、6面体要素との接続のためにピラミッド要素や3角柱要素が混じります。

また、複雑な形状になると要素の質が低下し、歪んだ要素が作成されるなどの欠点があります

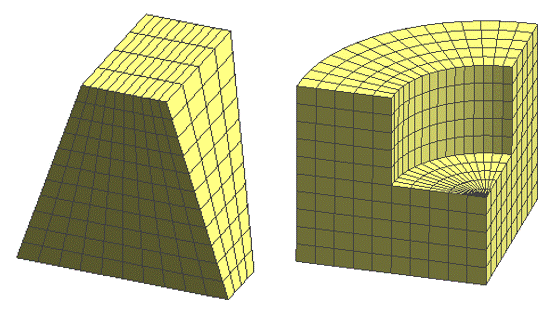

スイープメッシュはある面を4角形要素に分割し、その面を平行スイープまたは回転スイープさせて6面体要素を作成します。

形の良い6面体要素が作成できるという特徴がありますが、スイープ可能な形状でなければ適用できません

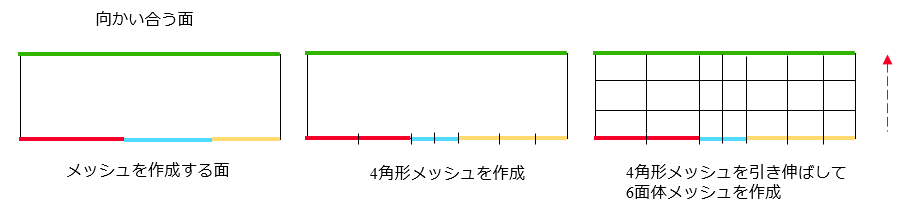

一方の面に4角形メッシュを作成し、それを向かい合う面に引き伸ばして6面体メッシュを作成します。

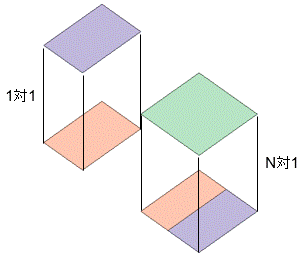

メッシュを作成する面は複数の面から構成されても良いが、向かい合う面は１つの面の必要があります

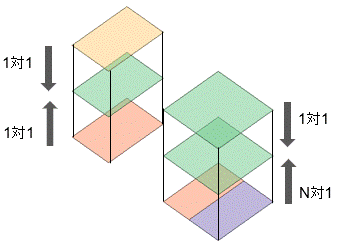

つまりＮ対１の関係であり、これがスイープメッシュができるキーポイントです

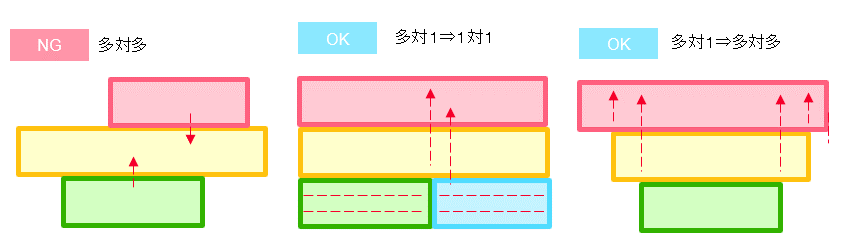

左の図は黄色いボディが多対多なのでスイープできません。中と右はＮ対１なのでスイープ可能です

次の方法でモデルを修正します

垂線を引く場合、「グリッドの設定」で「グリッドに沿う」をOFFにすると引きやすくなります

エラーメッセージ	対応していないボディ	エラー表示	修正したボディ
向い合う面が多対多です底面と対面をハイライトしています
側面の対辺が多対多です側面と、対辺上の点をハイライトしています
多対１の２つのボディの対面が共有されていますそれぞれの底面と共通の対面をハイライトしています

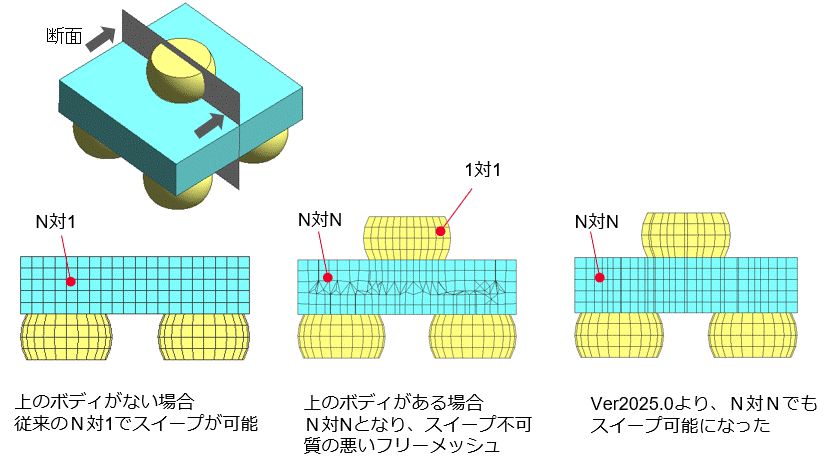

Ver2025.0よりＮ対Ｎのスイープメッシュに対応しました。上のE2317のエラーなどで、Ｎ対Ｎのモデルにスイープメッシュを適用する場合に使用してください
