熱荷重タブ

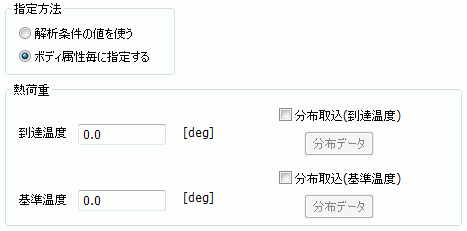

[Body属性の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。
|
設定項目 |
解説 |
|
|
指定方法 |
解析条件で設定されたステップ/熱荷重タブの条件を使用するか、ボディ属性毎に指定するかを選択します。 前者の場合は以下の熱荷重設定は無効となります。 |
|
|
熱荷重 |
到達温度 |
加熱あるいは冷却後のモデルの温度を表しています。
分布取込(到達温度)にチェックが入っている場合、
分布データをクリックすると、分布データの編集ダイアログが開かれます。
|
|
基準温度 （無応力温度） |
熱変形する前のモデルの温度を表し、この温度では応力が発生していない温度です。
例えば20度から100度に一様に温度を変化させた時の熱応力を計算したい場合は Wattと連成した計算を行う必要はありません。 「到達温度 100度 、基準温度 20度」のように設定します。
分布取込(基準温度)にチェックが入っている場合、
分布データをクリックすると、分布データの編集ダイアログが開かれます。 |
|
