粘度タブ

設定項目

解説

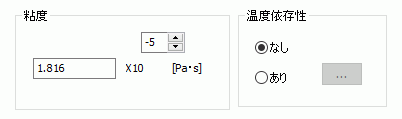

ニュートン流体

[粘度]

仮数部に入力できる値は0より大きい実数です。

[温度依存性]

なし/あり　のいずれかを選択します。

ありの場合、をクリックすると[温度_粘度]曲線テーブル

が開きます。ここにデータを入力して下さい。

グラフボタンをクリックすると入力した非線形曲線のデータがグラフ表示されます。

グラフを描くときは[温度] データ、[粘度] データともに、各々最低2個以上

のデータが必要です。

べき乗則

べき乗則では画像中の数式（Sはせん断速度[/s]）により粘性係数を計算します。n=1ではニュートン流体、n>1で水溶き片栗粉などのダイラタント流体、n<1では射出成型時の液状樹脂などの擬塑性流体を示します。

n,Aはパラメータ、μ0はダイラタント流体における下限値、擬塑性流体における上限値です。

• パラメータが不適切な場合、圧力や流速に異常値が発生することがあります。パラメータを再度ご確認ください。


• μ0の値の推奨値はあくまで推奨です。パラメータフィッティングの際にこの範囲を超える値が入ることがあります。


• 各パラメータの単位は、μ[Pa・s]、A[Pa・s^n]、S[/s]となります。

Carreauモデル（擬塑性流体用）

Carreauモデルでは画像中の数式（Sはせん断速度[/s]）により粘性係数を計算します。

せん断ひずみ速度S→0でμ0、S→∞でμ∞となり、それぞれ粘度の上限値、下限値を示します。n,Aはパラメータで、n=1のときニュートン流体となります。

• 各パラメータの単位は、μ[Pa・s]、A[s]、S[/s]となります。

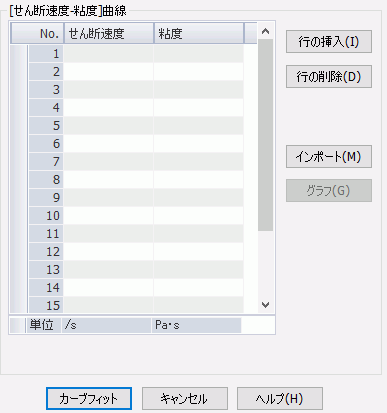

せん断速度-粘度テーブル入力

・せん断速度-粘度テーブル入力～カーブフィット

回転粘度計（レオメータ）などでの測定データを入力しカーブフィットボタンを押すことでべき乗則、Carreauモデルへのパラメータフィッティングができます。デフォルトでは対数でフィッティングします。

• データは3つ以上入力が必要です。


• データは0より大きい値である必要があります。

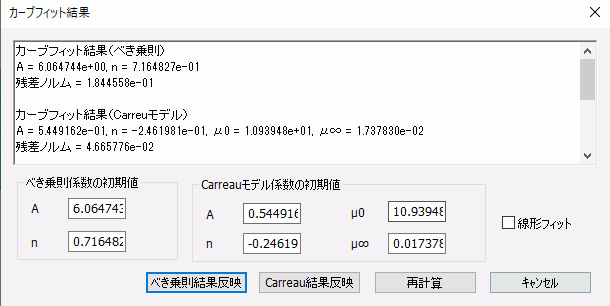

・カーブフィット結果～結果の反映

カーブフィットの結果がウィンドウに表示されます。

「べき乗則結果反映」ボタン：カーブフィット結果を　粘度モデル/べき乗則　のパラメータに自動反映します。

「Carreau結果反映」ボタン：カーブフィット結果を　粘度モデル/Carreauモデル　のパラメータに自動反映します。

「再計算」ボタン：「べき乗則係数の初期値」、「Carreauモデル係数の初期値」欄の各係数の初期値を設定して再計算できます。

初期値を適切に設定して再計算することでカーブフィットの精度を上げることができます。残差ノルムが小さくなるように各係数の初期値を設定してください。

また、

• ダイラタント流体（べき乗則係数n>1）の場合はべき乗則のみフィッティング計算するので、べき乗則のみの結果を反映することができます。


• 擬塑性流体（べき乗則係数n<1）の場合はべき乗則、Carreauモデルどちらもフィッティング計算するので、結果を反映する粘度モデルを選択できます。
  残差ノルムが小さいモデルの結果の反映を推奨します。


• 欄外の「線形フィット」にチェックを入れることで、カーブフィット手法を対数フィット→線形フィットに変更できます。
  対数フィットで思うような結果が得られない場合、線形フィットにチェックを入れて再計算することで大きく改善することがあります。


• 回転粘度計（レオメータ）測定結果をそのまま用いる場合は対数フィッティングを推奨します。等間隔に間引いたデータを用いる場合は線形フィットもお試しください。


• 擬塑性流体の場合、べき乗則のμ0のフィッティング結果はCarreauモデルのμ0の値に設定されます。必要に応じて変更ください。
