例題１２ 室内換気の解析
本例題について
-
換気扇による室内の換気の様子を解析します。
-
拡散解析で、換気前の空気を「1」、換気後の空気「0」として、換気前の空気が換気後に入れ替わる様子を解析します。
詳細は、テクニカルノート「拡散解析」3.1 過渡解析による空気の置換の解析を参照してください。
-
流体解析は定常解析、拡散解析は過渡解析で実行されます。
-
表に記載されていない条件は初期設定の条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
m |
解析条件
|
項目 |
タブ |
条件 |
||||||||
|
ソルバの選択 |
流体解析[Bernoulli] |
|||||||||
|
解析の種類 |
流体解析 |
定常解析 |
||||||||
|
時間ステップ |
過渡解析 |
時間ステップ：指定
|
||||||||
|
詳細設定 |
流体解析 |
未収束時に準定常状態を計算するオプションにチェックを入れる |
||||||||
|
拡散解析 |
流体解析 |
拡散解析にチェックを入れる |
||||||||
|
拡散解析の設定 |
流体解析 |
解析の種類：過渡解析 拡散量の種類・単位：単位なし 初期値：1 |
||||||||
|
メッシュ設定 |
メッシュ |
標準メッシュサイズ:0.3[m] |

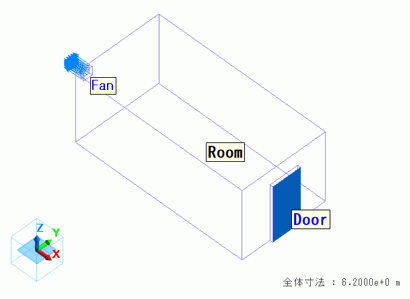

モデル図
空気領域のみ作図しています。換気扇とドアが一つずつある部屋を表しています。ドア部は開放しているものとします。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
3/Solid |
Room |
000_空気※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
Door/Face |
流体 |
流入/流出 |
自然流入/流出 |
|
Fan/Face |
流体 |
流出 |
45[m3/min] |
解析結果

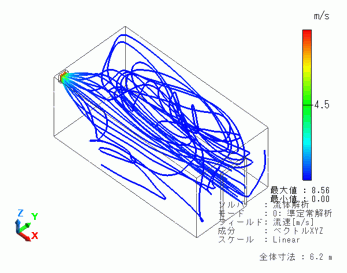

準定常状態の流線を以下に示します。
10[s]後、20[s]後、30[s]後の等高面コンター図を示します。指定値として、0.5を指定しています。
0.5の等高面は、古い空気と新しい空気の境界面を示します。
時間とともに、境界面がドアから換気扇の方向へ移動していく様子が確認できます。
|
|
等高面コンター図 |
|
時刻 10[s] |
|
|
時刻 20[s] |
|
|
時刻 30[s] |
|
