シミュレーションの実行

モデルの作成、各種条件の設定が終わったら、解析を実行します。

具体的にはメッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。分割、ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトを実行します。

解析実行方法

[モデル]タブの、[解析実行] をクリックします。




• 解析実行状況は､下部のウィンドウに表示されます。
  メッシュ分割後には「メッシュの数」と「メッシュの質」が表示されます。
  メッシュの質とは、1に近づくほど良い形（正三角形または正四面体に近い形）、大きくなるほど悪い形（扁平な形）を意味します。
  質が悪いと、解析の収束が遅い場合があり、100以下が望ましいです。


• ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。ごとのメッシュ数、要素の体積と辺の長さなどの情報が「プロジェクト名_mes.csv」に出力されています（出力例）


• ヒストリが編集状態では実行できません。


• アダプティブメッシュがONの場合は[アダプティブメッシュ収束状況]ダイアログが表示されます。


• 複数のプロジェクト、解析モデルの解析をでまとめて実行したい場合は「複数のプロジェクトをまとめて解析実行する」を参照してください。



解析の中断方法

解析中に<Esc>キーを押します。

「中断しますか？」と聞かれるので[はい]ボタンをクリックします。



進捗状況ダイアログ(「収束状況と途中結果の表示」参照)が表示されている場合、「中断」ボタンをクリックします。

「中断しますか？」と聞かれるので[はい]ボタンをクリックします。

解析終了

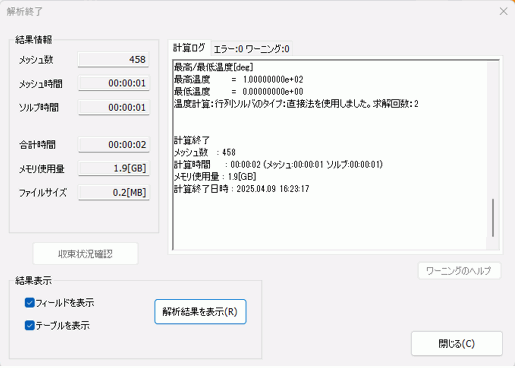

正常に解析が終了した場合、解析終了ダイアログが表示されます。





詳細は、「解析終了ダイアログ」で説明します。
