Bodyツリー

• [新規グループ作成]ボタンでグループフォルダを作成できます。
  作成したグループフォルダにボディをドラッグ&ドロップすることで、ボディのグループ分けが可能です。
  グループフォルダの下にさらにグループフォルダを作成することもできます。
  ボディ選択時の右クリックメニューからグループへ移動、グループから外すこともできます。
  なお、グループは解析結果には影響しません。


• ツリー上部に表示されているフィルタリング項目を変更する事で、
  特定形状のボディのみを表示する事ができます。
  フィルタリング項目で指定された形状のボディ数がツリー最上段に表示されます。
  選択可能なフィルタリング項目は以下の通りです。


• 全てのボディ
  全てのボディを表示します。

• 転写用ボディ
  境界条件またはメッシュサイズのみが設定されているボディ を表示します。

• 無属性ボディ
  属性が設定されていないボディ を表示します。

• ボディ属性未定義
  ボディ属性が設定されていないボディ を表示します。

• 材料未定義
  材料が設定されていないボディ を表示します。

• 点ボディ
  VertexBodyに分類されるボディのみを表示します。

• ワイヤボディ
  WireBodyに分類されるボディのみを表示します。

• シートボディ
  SheetBodyに分類されるボディのみを表示します。

• ソリッドボディ
  SolidBodyに分類されるボディのみを表示します。


分類

可能な操作

ボディに対する操作

• ボディの選択

• ボディの削除　　ボディを選択し、<Delete>キーを押すと削除できます。

各種属性に対する操作

• 属性値の変更　各種属性のラベルをダブルクリックして（又は<Enter>キーを押して）、値を変更することができます。

• 属性名の変更　各種属性のラベルを選択し、<F2>キーを押す(又はクリックする)と属性名の変更ができます。
  　　　　　　　　　　 メッシュサイズの場合、属性名がサイズを表すので、サイズの変更ができます。

• 属性の削除　属性名を選択し、<Delete>キーを押すと、ボディに付けられた属性を削除できます。

ヒストリに対する操作

ヒストリ操作については「履歴編集方法(Bodyツリー)」をご覧下さい。


[注意] Bodyツリーのヒストリを開く場合、対象のボディに関連する操作履歴が多いと、ツリーの展開処理に時間がかかります。

履歴が多すぎてツリーの展開が終了しない場合は、Escキーを押すことでツリーの展開を中止することが出来ます。

• <不完全>とは、解析に必要なデータが一部入力されていないことを意味します。
  データ入力は、ダブルクリックし、起動した設定ダイアログで行ってください。

• <未定義>とは、解析に必要なデータが入力されていないことを意味します。
  属性データを作成するには、ダブルクリックし、設定ダイアログからデータを入力しOKボタンを押してください。
  OKを押すと作成されます。

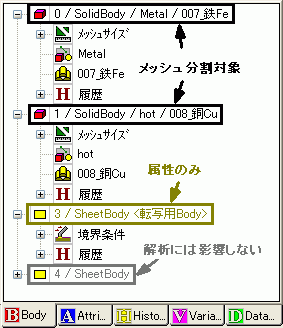

• ツリー上での表示色について

  属性（境界条件、またはメッシュサイズ 四面体、または三角形の一辺の長さ）のみを与えられたボディは
  ツリー上では「オレンジ色」で表示され、メッシュ分割対象にはなりませんが、属性（境界条件、またはメッシュサイズ）は有効になります。

  ボディに[Body属性名]をつけることではじめてメッシュ分割対象とみなされ、解析の対象となります。
  ツリー上では[黒」になります。

  [Body属性名]も属性もついていないボディは「グレー」で表示され、解析には影響を与えません。
