ブラックボックスデータベースを使用して解析を実行する

村田製作所のホームページからデータベースファイルをダウンロードする事も可能です。
ダウンロードしたCAEデータを使用した解析については、「例題31 ムラタ製品のCAEデータを使用した解析(RFインダクタ)」及び
「例題32 ムラタ製品のCAEデータを使用した解析(マジックストラップ^®)」をご覧ください。

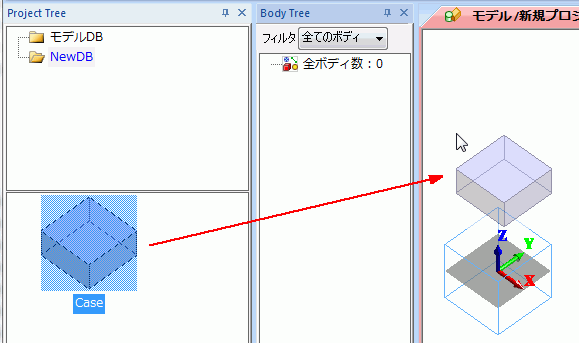

ブラックボックスデータベースからインポートしたモデルに対しては、移動、回転、削除、メッシュサイズ 四面体、または三角形の一辺の長さ設定のみが実行可能です。
メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。作成時に対応する解析モデル(データベースを利用するユーザーには見えないモデル)への置換がおこなわれて解析が実行されます。

ブラックボックスデータベースからインポートしたモデルに対してメッシュサイズを設定する事で、
対応する解析モデル(データベースを利用するユーザーには見えないモデル)のメッシュサイズを調整できます。
メッシュ作成に失敗する場合は、この方法で解析モデルのメッシュサイズを調整する事で、問題を解決できる可能性があります。



解析モデル(データベースを利用するユーザーには見えないモデル)、及び解析モデルに付与されていた
ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。属性、材料定数、境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件は計算結果画面には一切表示されません。
