例題３２ ムラタ製品のCAEデータを使用した解析(マジックストラップ®)
本例題について
-
本例題では、村田製作所のホームページから取得したマジックストラップ®のCAEデータを使用しています。
-
PCB上に置いたマジックストラップ®の放射電力指向性を確認します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
-
プロジェクトファイルを実行するにはデータベースファイルを読み込んでから解析してください。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析および開放境界の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
要素の種類 |
２次要素 |
|
|
アダプティブ法 |
アダプティブメッシュを使用するをチェック |
|
|
周波数依存メッシュの設定 |
参照周波数：9.1×108[Hz] |
|
|
調和解析 |
スイープタイプ |
等間隔 周波数間隔をチェック |
|
スイープ値 |
最小 0.7×109[Hz] 最大 1.2×109[Hz] 周波数間隔： 1.0×106[Hz] |
|
|
スイープの設定 |
高速スイープを選択 Sパラ変化量： 1×10-3 |
|
|
入力 |
1.0[W] |
|
|
開放境界 |
種類 |
|
|
吸収境界の次元 |
1次 |
モデル図

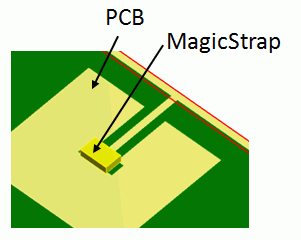

マジックストラップ®の電極端子がPCB側の電極と接触するようにPCB上にマジックストラップ®を配置し、空気領域で覆っています。
入出力ポートは、マジックストラップ®モデル内部に設定されていますので確認できません。
| 全体図 | PCBとマジックストラップ®部分拡大図 | マジックストラップ® |
|
|
 |
|
モデルの作成方法
|
|
|
 |
|
 |
|
 |
|
 |
BODY属性および材料定数の設定
|
BODY No./BODY Type |
BODY名 |
材料名 |
|
1/Solid |
PCB |
008_銅Cu※2 |
|
2/Solid |
PCB |
006_ガラスエポキシ※2 |
|
3/Solid |
Air |
000_空気※2 |
|
4/Solid |
MagicStrap |
MagicStrap※1 |
※1 ムラタ製品のCAEデータからインポートしたマジックストラップ®モデルです。
解析実行時にブラックボックスモデルに置換される為、ここで設定するボディ属性、材料定数は適当で構いません。
※２ 材料データベースを利用
境界条件
入出力ポートは、マジックストラップ®モデル内部に設定されていますので確認できません。確認していただくことができませんが、ポートにはICのインピーダンスが設定されています。
|
境界条件名/Topology |
タブ |
境界条件の種類 |
条件 |
|
外部境界条件 |
電気 |
開放境界 |
|
解析結果

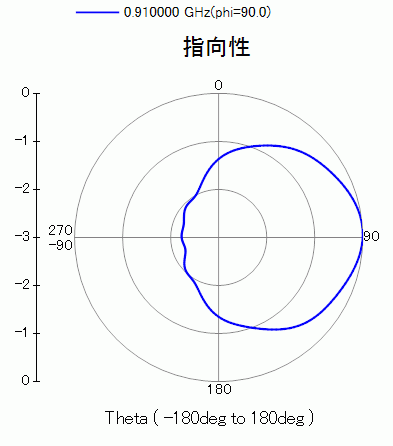

マジックストラップ®の910MHzにおける放射電力指向性の解析結果をSYZグラフを用いてポーラーグラフで出力した結果を示します。
ポーラグラフの単位は[dB]です。
φ=0[deg], θ=0～360[deg] 60ステップ φ=90[deg], θ=0～360[deg] 60ステップ

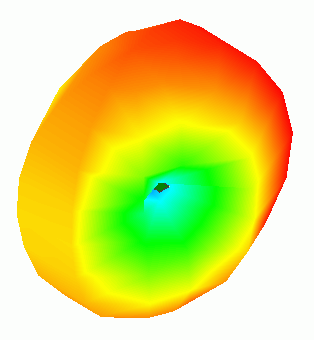

3次元電磁波指向性表示
