グラフ

[解析結果]タブの



から、[コンタ-図のグラフ表示]で解析結果ウィンドウ で表示させているフィールドのグラフを作図できます。

表示させている計算結果がベクトルのときは、グラフ表示できません。



横軸が距離のグラフと横軸がモード(周波数、時刻、ステップなど)のグラフを出力できます。



  • グラフの始点・終点間に異なる材料が存在する場合は、材料の数だけグラフが出力されます。
    例えば、2つの材料の境界に沿ってグラフを出力した場合は、2つのグラフが出力されます。

  • 計算方法については「フィールド値計算方法」を参照してください。



操作方法




種類

距離が横軸のグラフ、モード(周波数、時刻、ステップなど)が横軸のグラフ、位相が横軸のグラフから選択します。

モードが横軸のグラフにおいて、熱荷重(到達温度)の設定された熱荷重解析では、
横軸を温度で表示することができます。

評価場所

直線上、辺上、円弧上から選択します。
辺上の場合は、結果画面で辺を選択して下さい。
Ctrlキーを押しながら複数の辺を選択することもできます。
複数の辺を選択する場合は、経路が一筆書きになるように選択して下さい。



  • 計算領域端の円弧上を指定した場合、グラフが表示されません。
    メッシュのエッジは直線であるため、円弧状にのらないのが原因です。
    このようなケースでは、少し内側の座標を設定して対応して下さい。

  • 辺上のグラフは辺選択時の右クリックメニューから実行することもできます。

座標設定

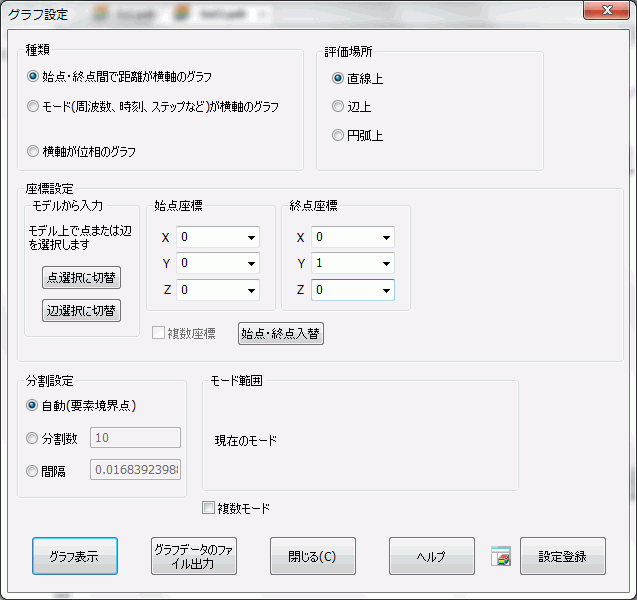

直線上の場合は、始点座標、終点座標を入力してグラフの出力範囲を設定します。

円弧上の場合は、円弧の中心点座標、中心軸ベクトル、開始点座標を入力してグラフの出力範囲を設定します。



座標の入力は、モデルからマウスで対象をクリックして入力することもできます。

モデル上の頂点、節点または辺から始点・終点を入力できます。

入力対象に応じて、[点選択に切替]または[辺選択に切替]ボタンで切り替えてください。



頂点、節点から入力する場合はPickOKと記述のある方に座標が入力されます。

PickOKの位置を変更する場合は、希望の座標エディットボックス(x,y,zのいずれでも可)に入力

カーソルを移動させてください。

辺から入力する場合は、辺の端点が始点・終点に入力されます。

始点・終点を入れ替えたい場合は、[始点・終点入替]ボタンをご利用ください。



  • 変位図表示の場合でも、座標値は変形前の座標値を入力してください。

分割設定

自動を選択すると始点・終点間の線分上の要素境界点を出力点としてグラフ表示します。
要素境界点の結果は各要素の計算結果の平均値で出力されます。

「コンターの描画設定」の平均化オプションで平均値出力のON/OFFを切り替え可能です。)

分割数または間隔で出力点を設定することもできます。

モード範囲

開始・終了モードを設定することでグラフに出力するモード範囲を指定します。



  • 距離が横軸のグラフの場合もモードが複数存在する結果では、[複数モード]のチェックをオンにすることでモード範囲を指定して結果を出力できます。
    モード範囲を指定しない場合は、現在表示中のモードで計算を実行しグラフを表示します。

  • モードが横軸のグラフにおいてデフォルトでは1点の変化をグラフ化しますが、[複数座標]のチェックをオンにすることで
    距離が横軸のグラフと同様に始点・終点間の分割設定を行い、複数の座標でグラフ出力ができます。



位相範囲

結果が複素数で出力される場合のみ有効になります。

開始終了位相を指定します。分割設定は、分割数または間隔で設定できます。



  • 複数のモードが存在する結果の場合は、現在表示中のモードで計算を実行しグラフを表示します。

出力方法

[グラフ表示]を押下するとグラフソフト(Descartes)が起動しグラフ表示します。



[グラフデータのファイル出力]を押下するとグラフ表示せずにグラフデータをCSVファイルに出力します。



設定登録

グラフの設定をツリーに登録できます。

登録される情報は、始点・終点等のグラフ設定と出力するフィールドの情報です。

詳細は「結果表示設定の登録」を参照してください。





例1:距離が横軸のグラフ



2点間を指定して、その間のフィールドをグラフに表示します。

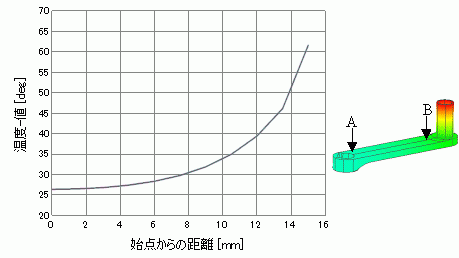

下図はAB間の温度分布を表示した例です。





例2:モードが横軸のグラフ



温度の過渡解析調和解析などでは複数のモードが計算されれます。

その場合、1点に注目し、その点のフィールドのモード間での変化の様子をグラフ化

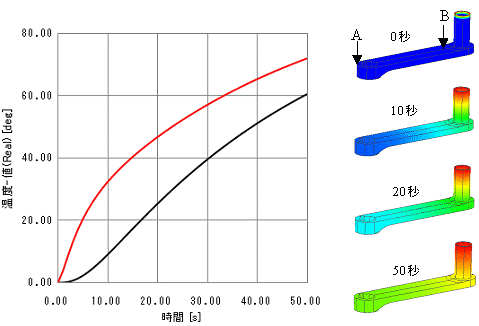

することもできます。下図は、A(黒)とB(赤)の温度の時間変化です。





ツールチップの表示

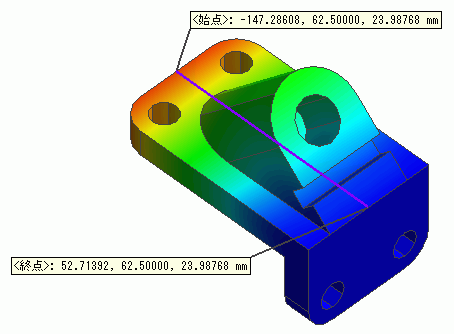

始点・終点をツールチップで表示します。

また、始点・終点を結ぶ経路を直線で表示します



ツールチップの操作については、「ツールチップのクリップ」を参照してください。
