最大最小値の位置

[解析結果]タブの



から、[最大最小値の位置]をクリックして、フィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量の最大、

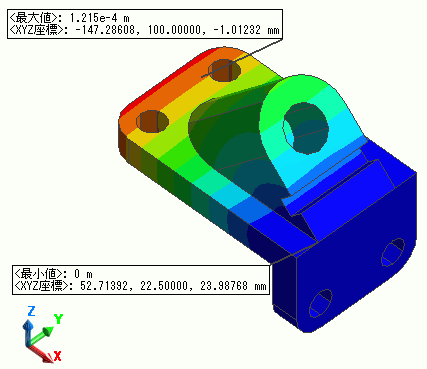

最小値の位置とその値をツールチップで表示させることができます。

ツールチップの操作については、「ツールチップのクリップ」を参照してください。



計算方法についてはフィールド値計算方法を参照してください。



• 本機能は、現在表示中のボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。の最大値、最小値を計算します。
  特定のボディ/面/辺の最大値、最小値は、対象を選択後に「右クリックメニュー」から計算できます。







表示するデータ



下記の選択ボックスにてフィールドタイプ、ベクトルの成分、位相を選択します。
