円柱らせん
１．概要
円柱らせんではメッシュ分割に失敗する場合があります。この場合は多角柱らせんを使用してください。
2．パターン１（ヘリカル）
下記の円柱らせんはメッシュ分割に失敗しましたが、右の多角柱らせんは成功しました。
右端の図は多角柱らせんのメッシュ図です。
|

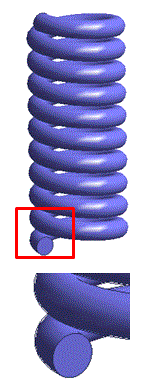

円柱らせん |

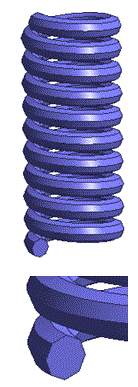

多角柱らせん |
多角柱らせんメッシュ |
|
|
|
|
３．パターン２（スパイラル）
同様に下記の円柱らせんはメッシュ分割に失敗しましたが、真ん中の多角柱らせんは成功しました。
最下段の図は多角柱らせんのメッシュ図です。
|

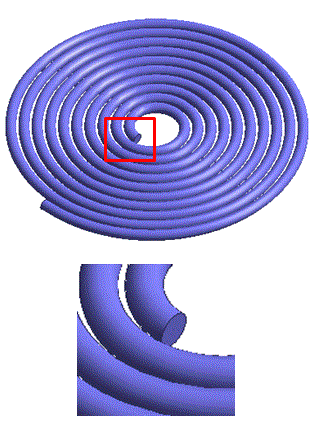

円柱らせん |
|
|
|
多角柱らせん |
|
|
|

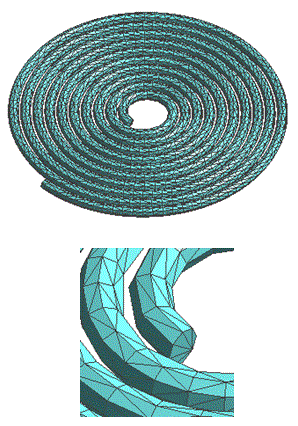

多角柱らせんメッシュ |
|
|
４．バルクコイル
磁場解析でのコイルに円柱らせんが使用されますが、上のように多角柱コイルに置き換える他に、バルクコイル
を使用することでメッシュ分割を成功させるとともに計算時間も短くなります。バルクコイルについては例題集の
