8の字コイルのインダクタンス解析

概要	8の字形状をもつループコイルのインダクタンス解析事例を紹介します。

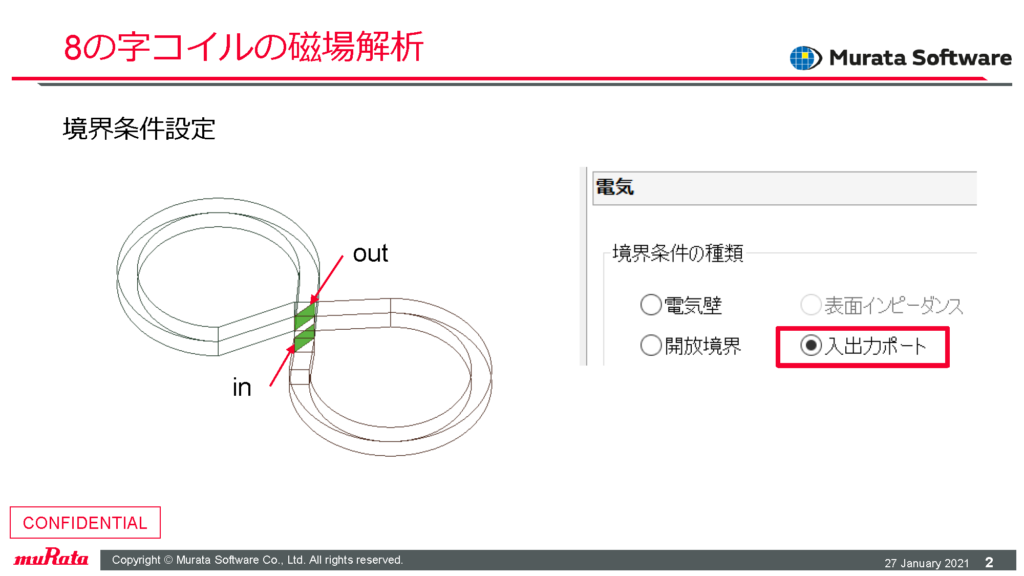

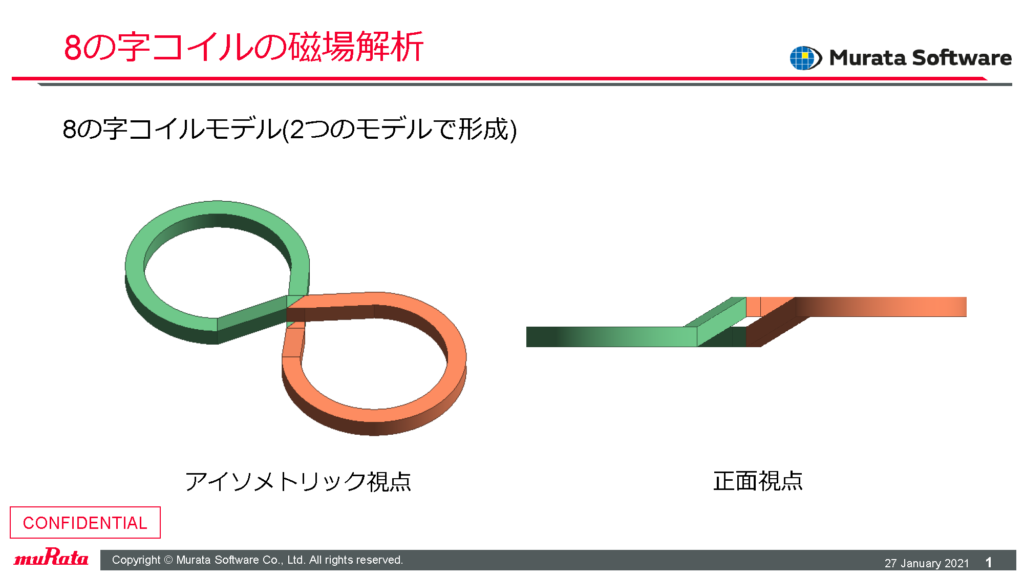

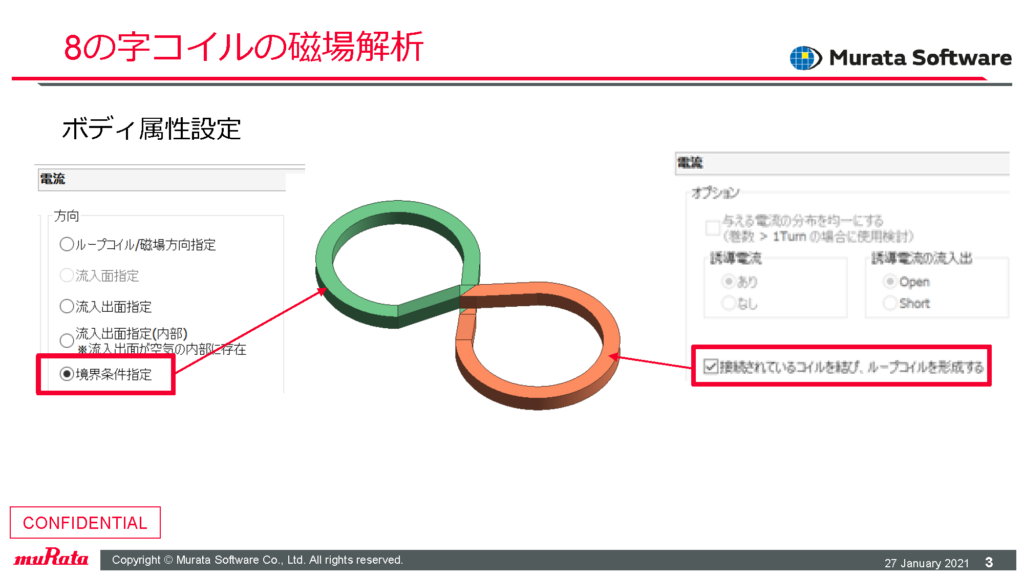

モデル解説	8の字コイルをCAD機能で描画します。 8の字コイルを2つに切断し、その断面に入出力ポートの境界条件を設定します。コイルの片側に電流値、巻き数を設定し、もう片側のコイルは、「接続されているコイルを結び、ループコイルを形成する」にチェックを入れます。

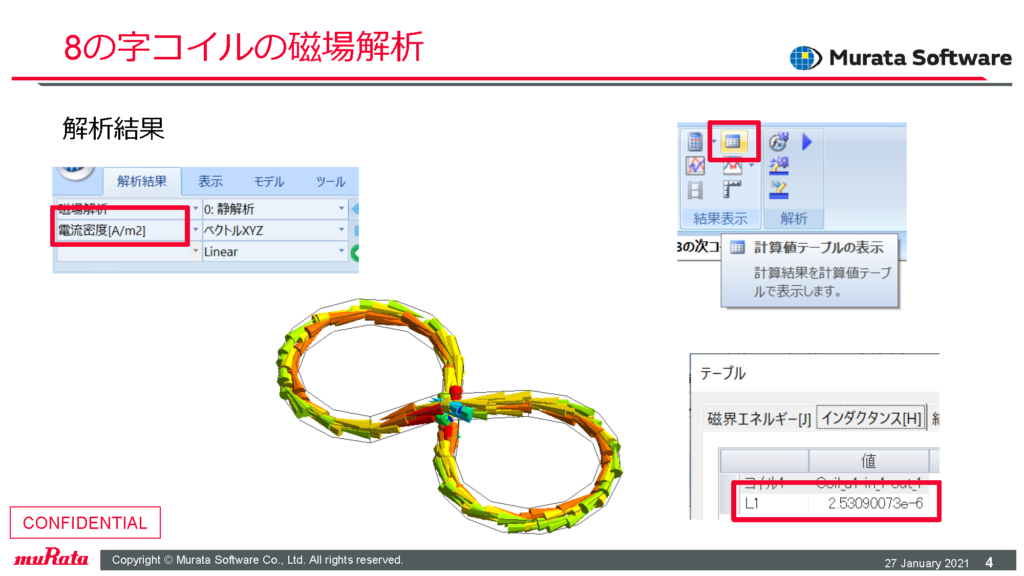

結果解説	解析結果で電流分布をみると、8の字に沿った形で電流が流れている様子が確認できます。テーブルでインダクタンスが確認できます。
キーワード	8の字,ループコイル,インダクタンス
