| 概要 | スマートウォッチに実装されるアンテナのように 従来の平面以外にも曲面に実装されるアンテナが増えています。 Femtetではこのように曲面を有するアンテナであったも 問題なくアンテナ特性の電磁界シミュレーションをおこなうことができます。 |
|---|---|
| モデル解説 | 基板の曲げを想定したアンテナモデルを図1にします。 マイクロストリップ線路のパッチアンテナ(電磁界例題6平面アンテナ)を FemtetのCAD機能をもちいて変形させています。 |
| 結果解説 | このアンテナを解析したSパラメータの結果を図2に示します。 赤実線が今回のモデル、青破線が平面アンテナの結果となります。 モデルの形状が異なることで若干ですが特性が変化していることがわかります。 3次元指向性結果を図3に示します。 このように簡単に指向性表示が可能です。 |
| キーワード | アンテナ,曲面,スマートウォッチ,パッチアンテナ,Sパラメータ,指向性 |

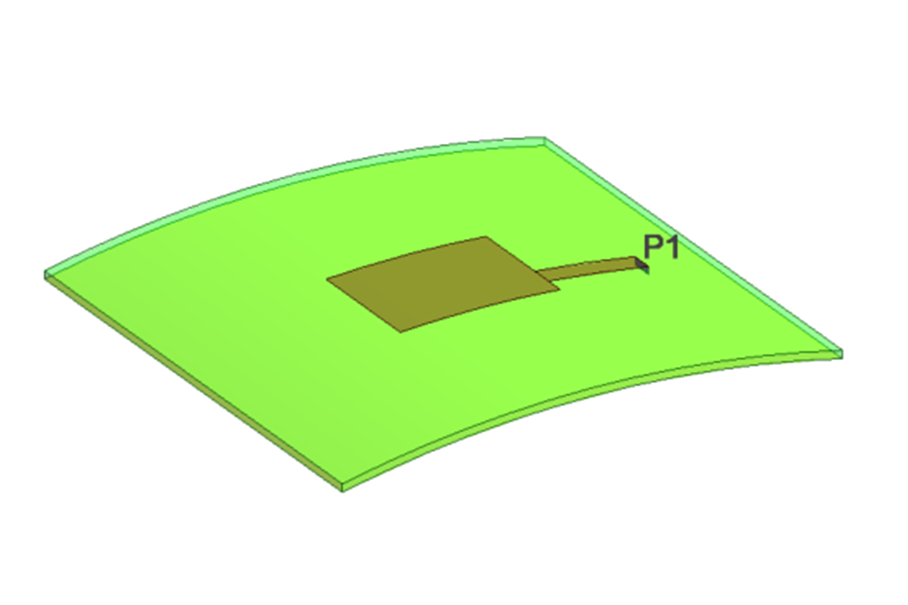

図1 曲面をもつアンテナモデル

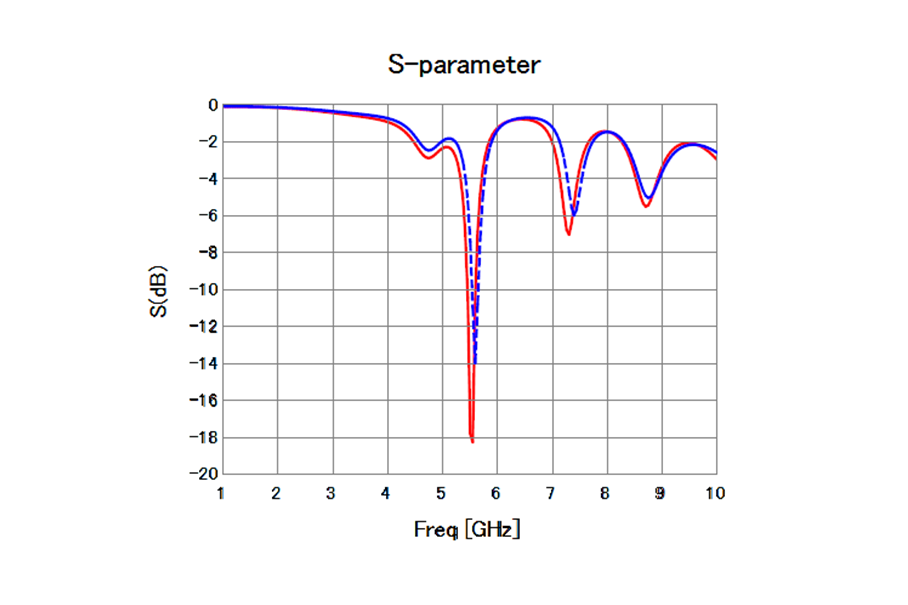

図2 アンテナのSパラメータ特性

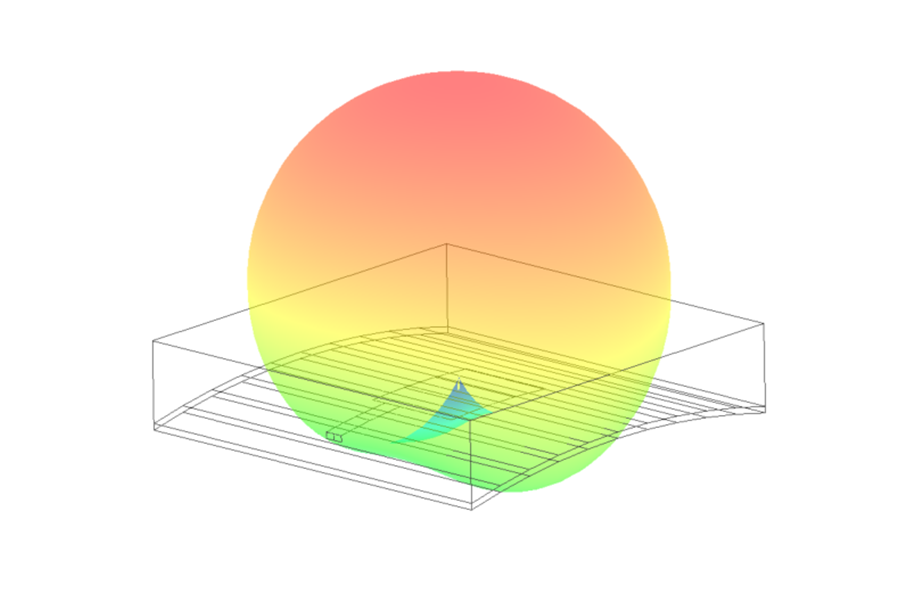

図3 共振周波数における3次元指向性
