集中定数境界条件をもちいたローパスフィルタ設計

概要	Femtetの電磁波解析では抵抗、インダクタ、コンデンサといった集中定数をもちいた、設計をおこなうことが可能です。

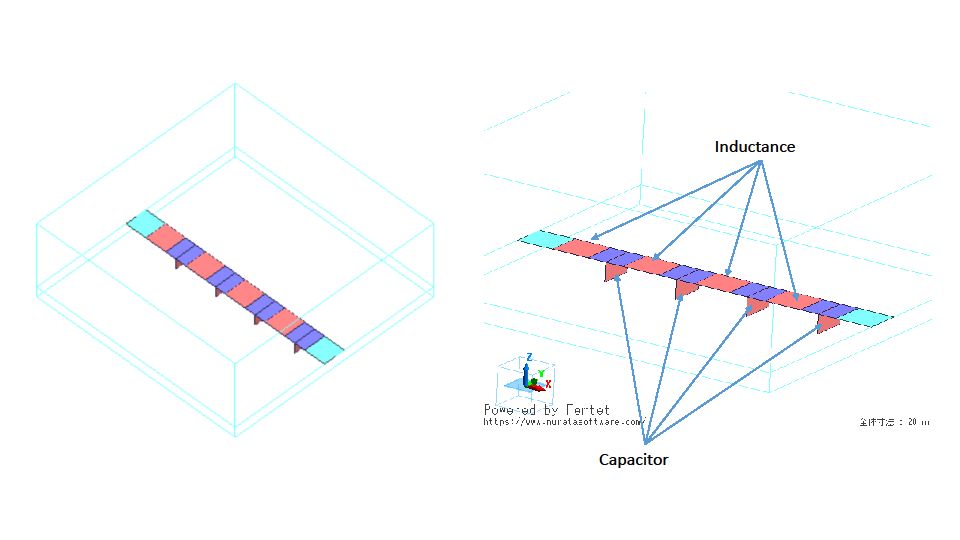

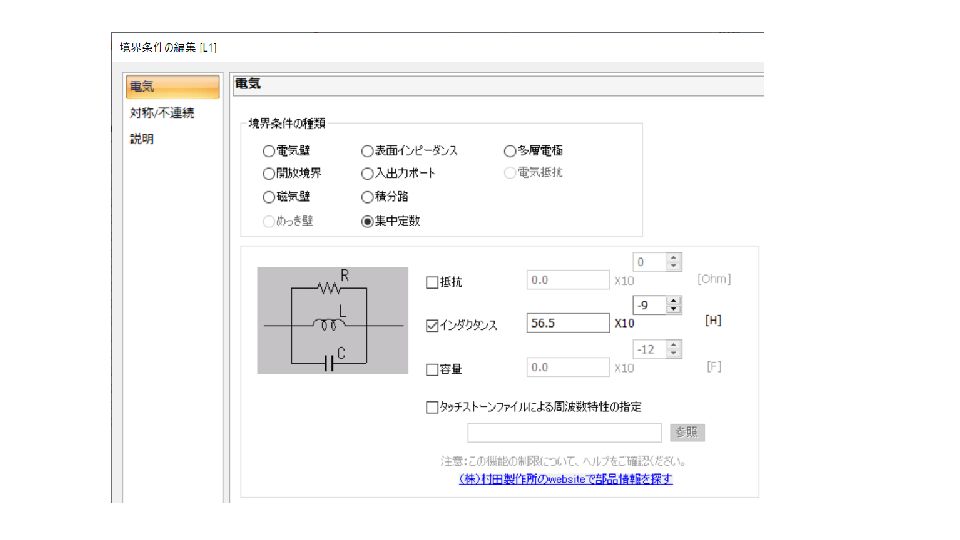

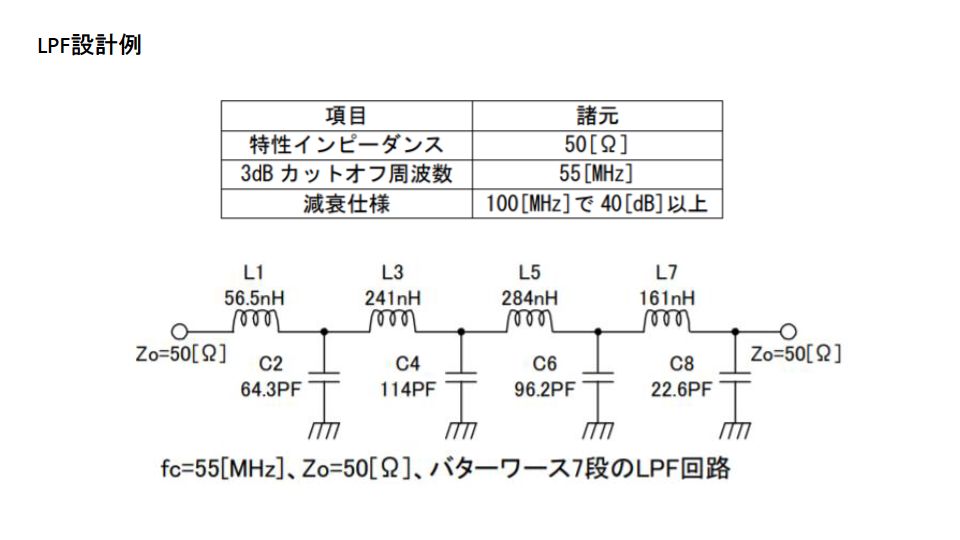

モデル解説	今回設計に使用したローパスフィルタ(LPF)の設計仕様と回路図を図1に示します。マイクロストリップ線路に集中定数を実装したモデルを図2に示します。インダクタ素子は、線路に直列接続し、コンデンサ素子は、基板裏面の電気壁にシャント接続しています。集中定数の設定方法を図3に示します。集中定数は境界条件で設定します。抵抗、インダクタ、コンデンサを並列に定義することができます。 Sパラメータ(s1p, s2p)でも定義することが可能です。

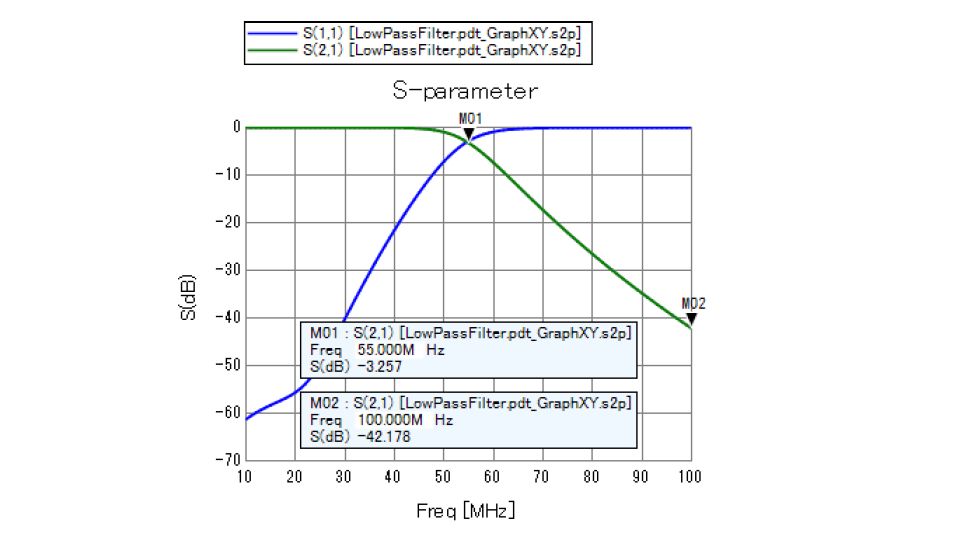

結果解説	解析結果を図4に示します。この結果、図1に示した特性が得られていることがわかります。
キーワード	ローパスフィルタ,集中定数,抵抗,インダクタ,コンデンサ,マイクロストリップ線路, Sパラメータ
