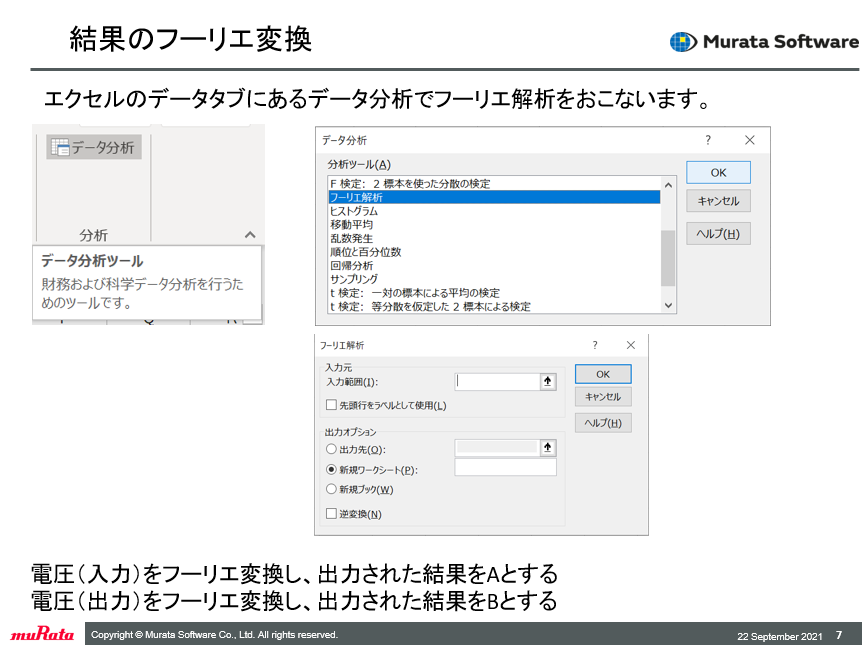

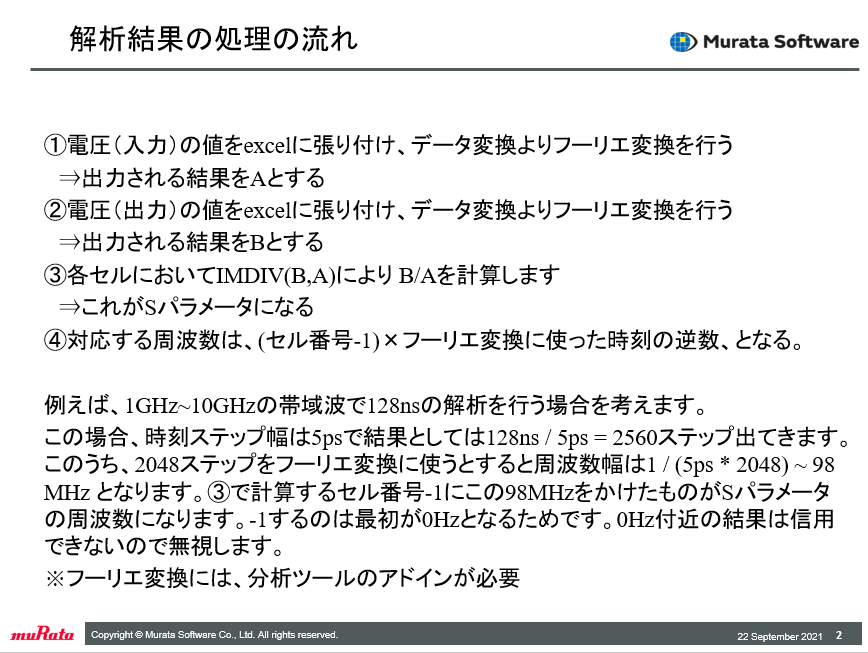

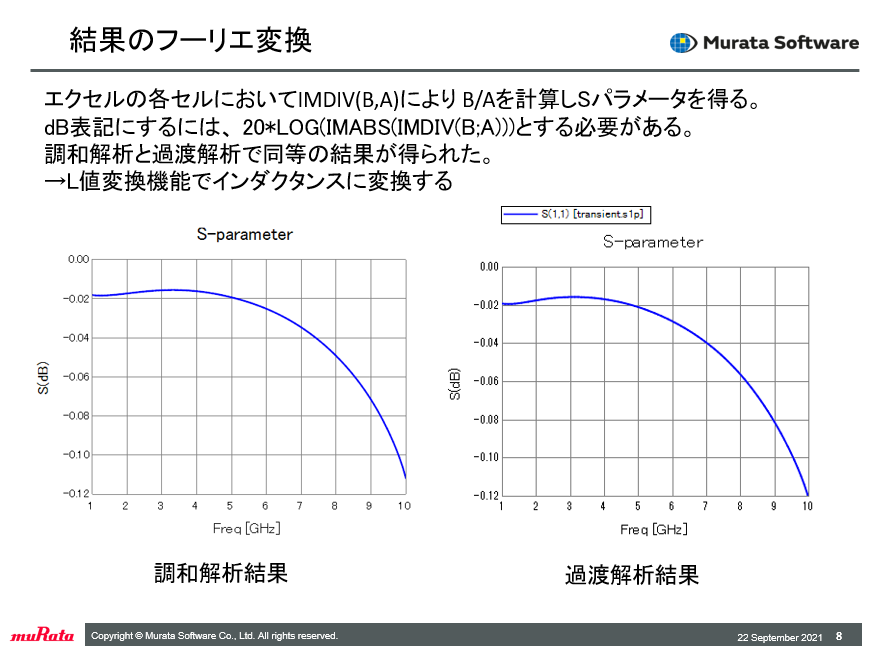

| 概要 | 電磁波過渡解析ではSパラメータが出力されないため 例えば、直流と交流が混在する(入力波形が異なる)電磁界における 素子のインダクタンス値を求めることはできません。 しかしながら、過渡解析の結果をフーリエ変換することで Sパラメータを求めることが可能です。 今回の事例では、実際に過渡解析の電圧をフーリエ変換し Sパラメータを求める手法をご紹介いたします。 L値変換機能をもちいることで、インダクタンスが取り出せるようになります。 |
|---|---|
| キーワード | 電磁波過渡解析,インダクタンス,Sパラメータ,直流,交流,フーリエ変換 |
