ビアを有する2組の線路間のクロストーク解析

概要	差動線路間の間隔を変化させたときの、 2組の差動信号間のクロストークノイズに与える影響を調べたものです。差動線路間の間隔を変数名dxとして、Femtetの標準機能であるパラメトリック解析でdx=0.35, 1.0と水準を振って計算しています。

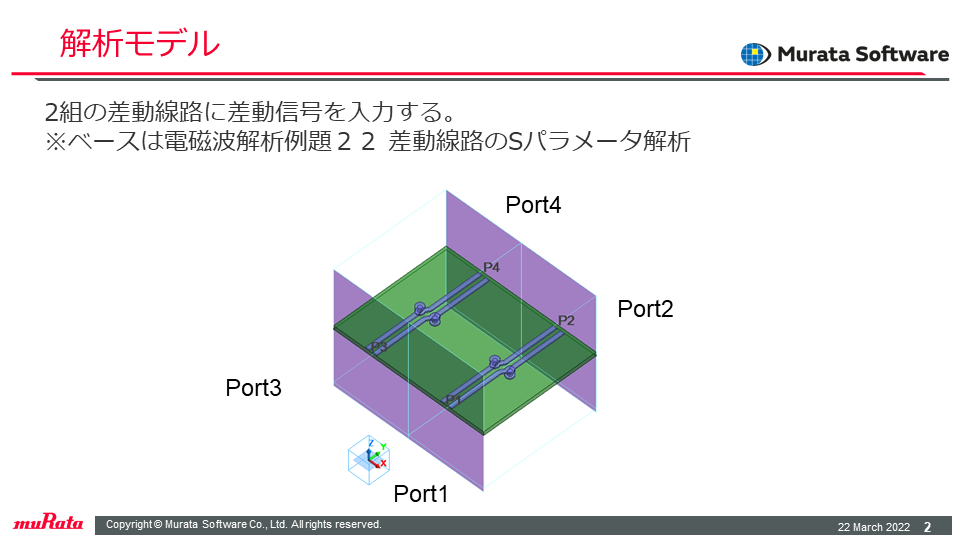

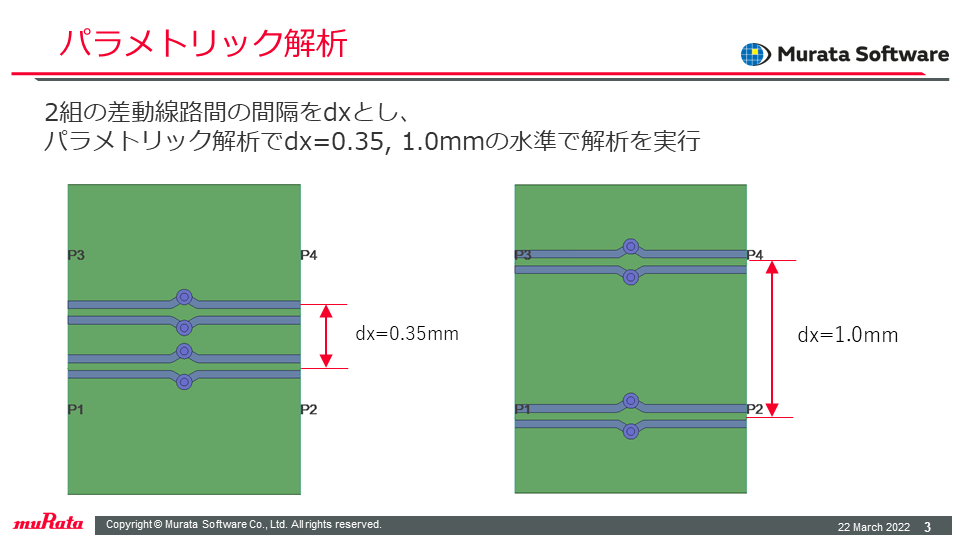

モデル解説	差動ビアを含む２組の差動線路解析モデルを図1に示します。差動線路の解析モデルは電磁波解析例題22を応用しています。パラメトリック解析で変数dxを振った時のイメージを図2に示します。

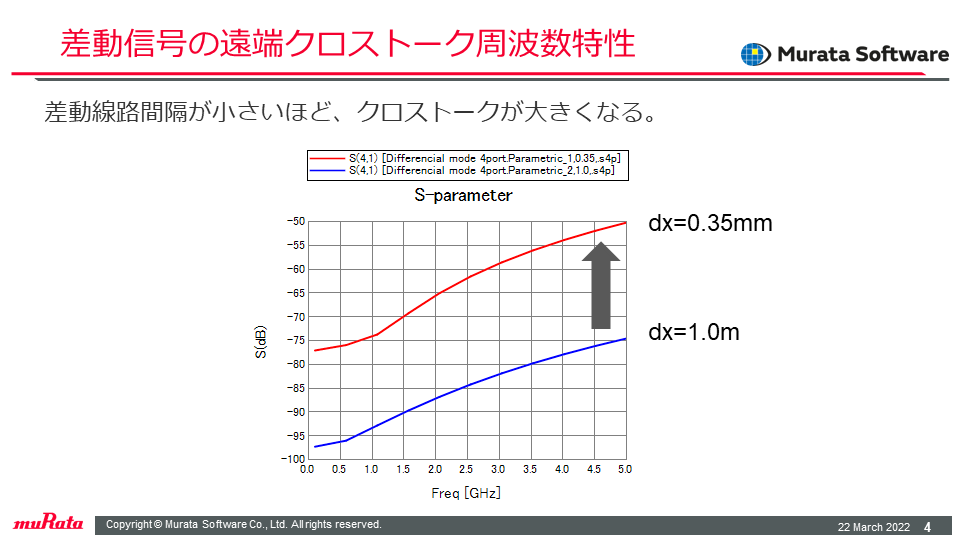

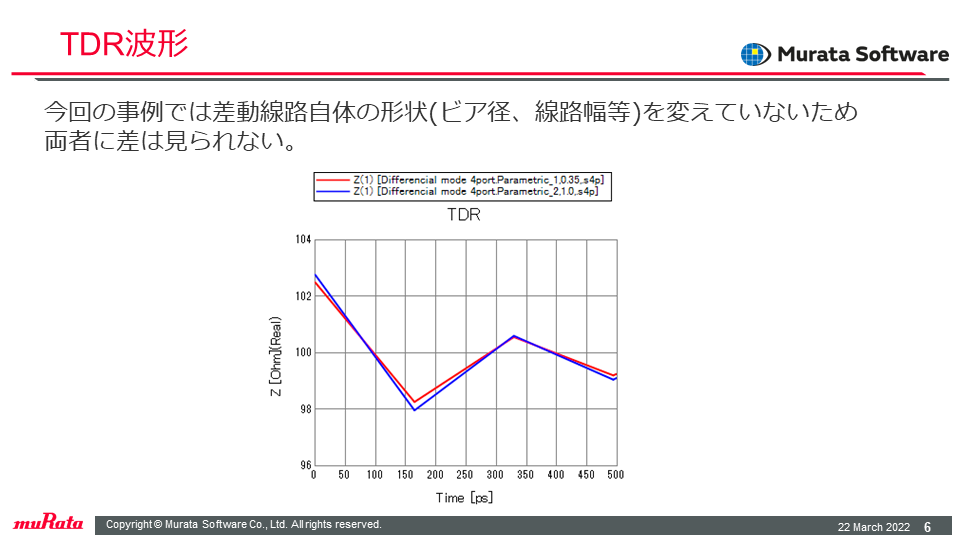

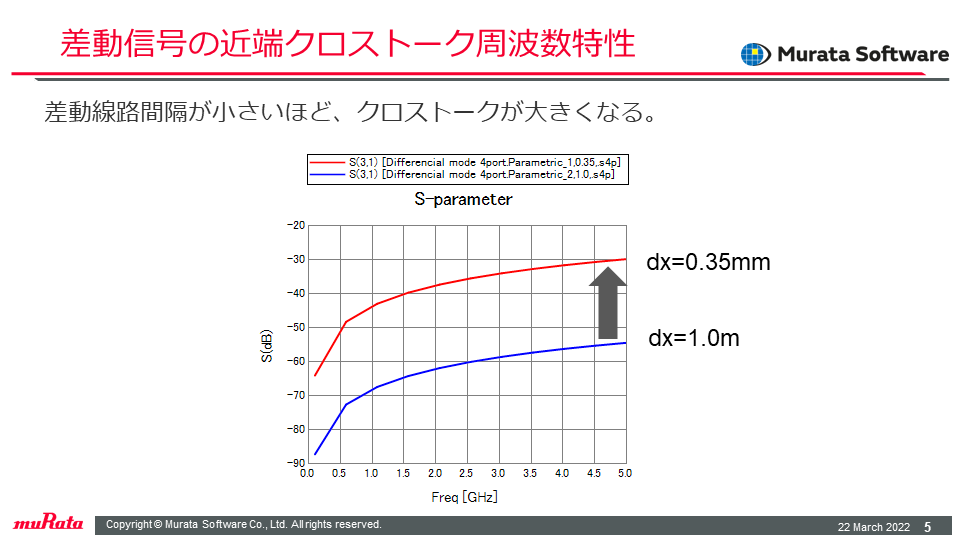

結果解説	差動信号の遠端クロストーク周波数特性(Sd4d1)を図3に示します。差動信号の近端クロストーク周波数特性(Sd3d1)を図4に示します。図3, 4の結果から、差動線路間隔が小さいほど、クロストークが大きくなる様子がわかります。図5はTDR波形を示したものです。今回の事例では差動線路自体の形状(ビア径、線路幅等)を変えていないため両者に差は見られません。
キーワード	クロストークノイズ,差動線路,差動ビア,TDR波形
