| 概要 | 長距離光通信で用いられているシングルモード光ファイバー内部の電磁波の調和解析の事例です。 |
|---|---|

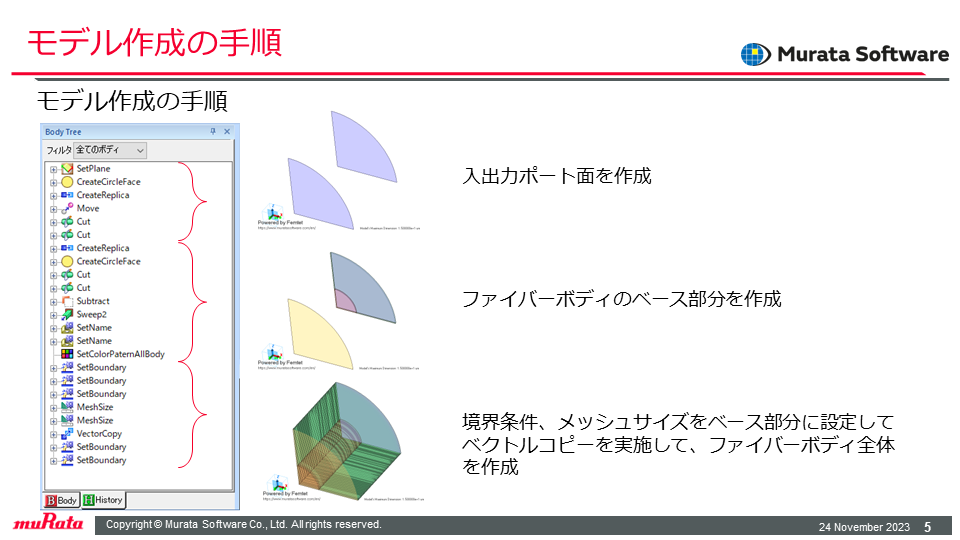

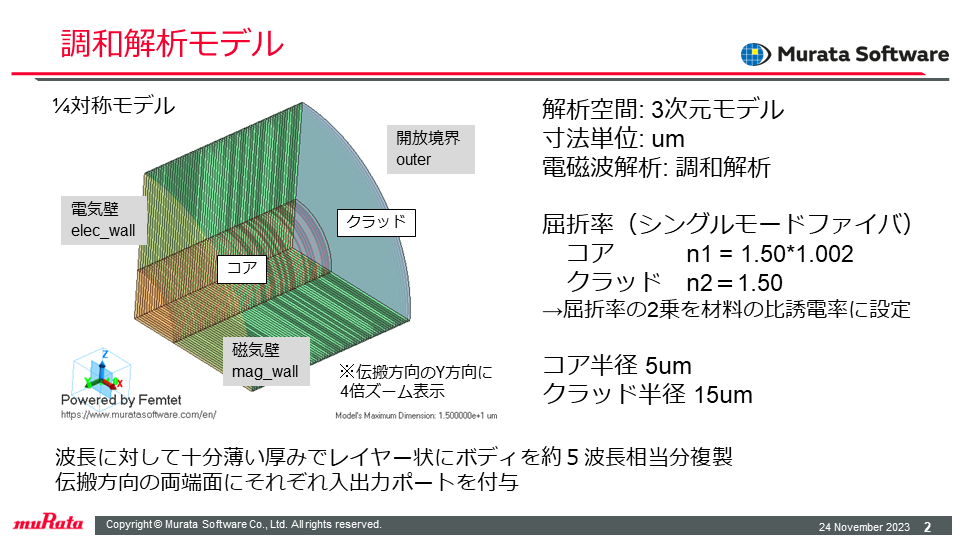

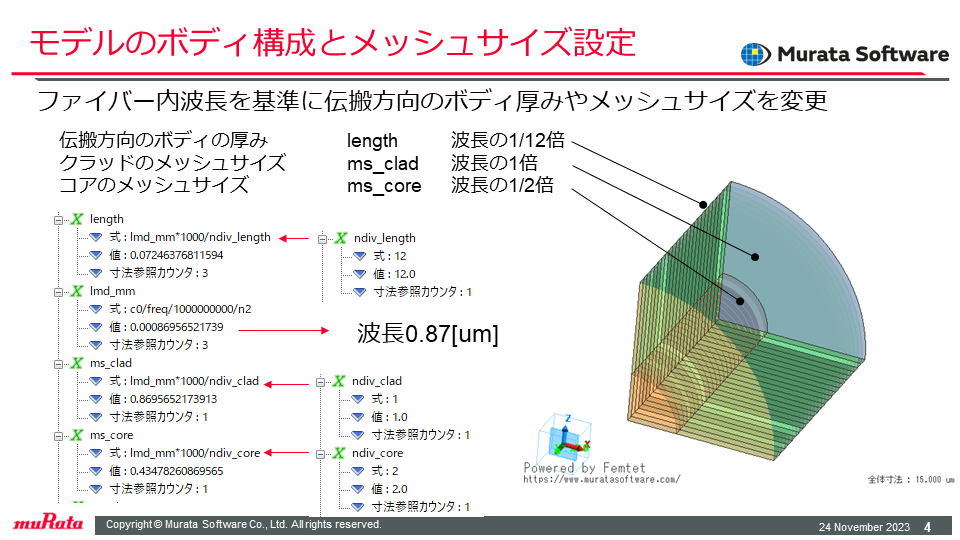

| モデル解説 | 計算負荷の軽量化のため４分の１モデルを解析しています。 ファイバーの径に対して伝搬モードの波長が短いため、波長よりも十分短い厚みのボディを用いて 伝搬方向に積層させることで光ファイバーのモデルを作成しています。 |

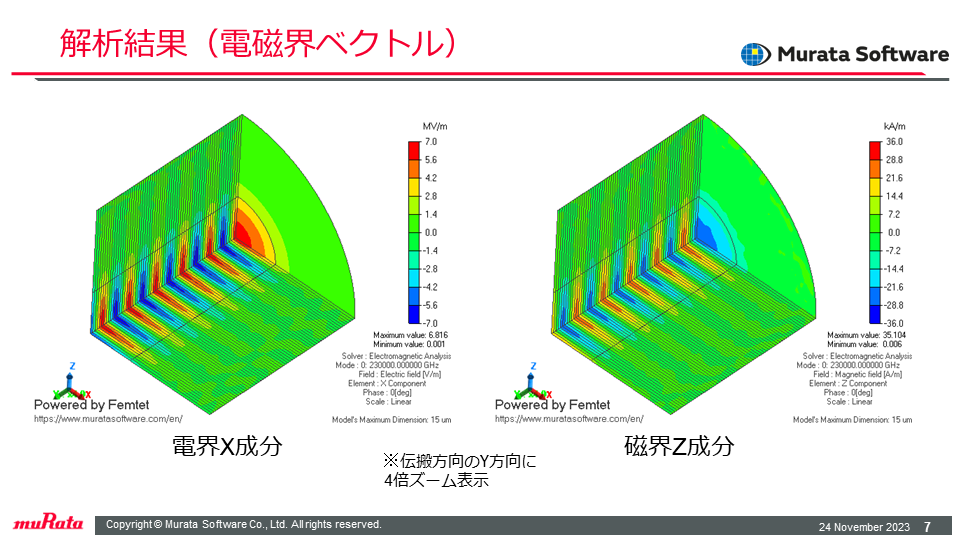

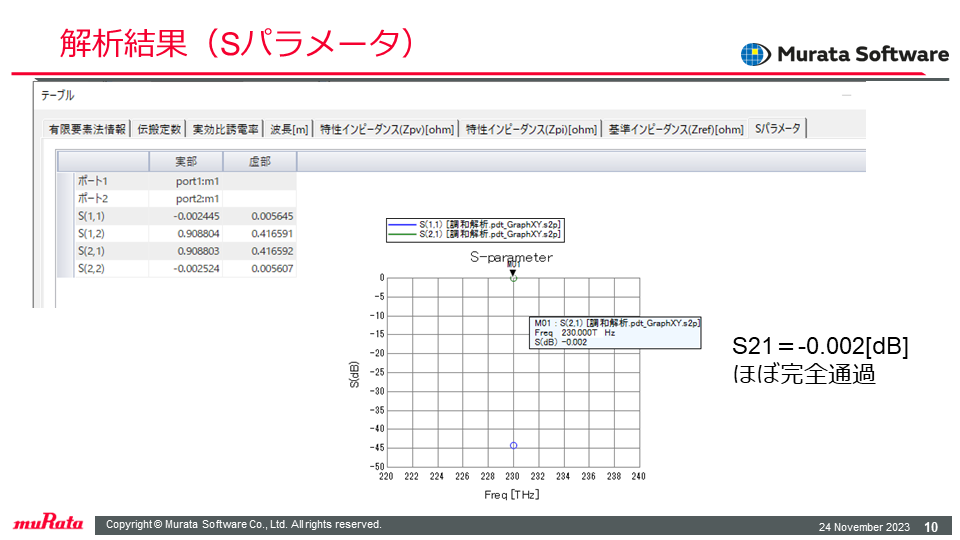

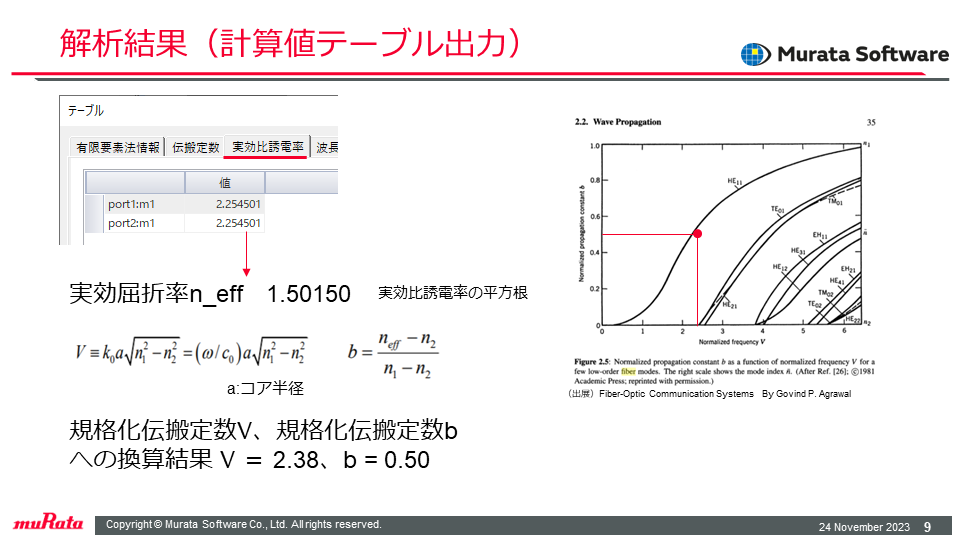

| 結果解説 | 調和解析を実施しているので、ファイバー内部でコア部に電磁界が集中しながら伝搬する様子や Sパラメーターが結果として得られています。 |
| キーワード | 光ファイバー,光通信,調和解析,Sパラメーター |
