歯車の回転検出器解析事例

概要	歯車などの回転しているものの回転検出器をFemtetの磁場過渡解析機能をもちいて解析してみました。回転検出器は、主に回転軸に取り付けられた検出歯車の歯先に近接させ、回転速度に比例した周波数信号を取り出すセンサです。

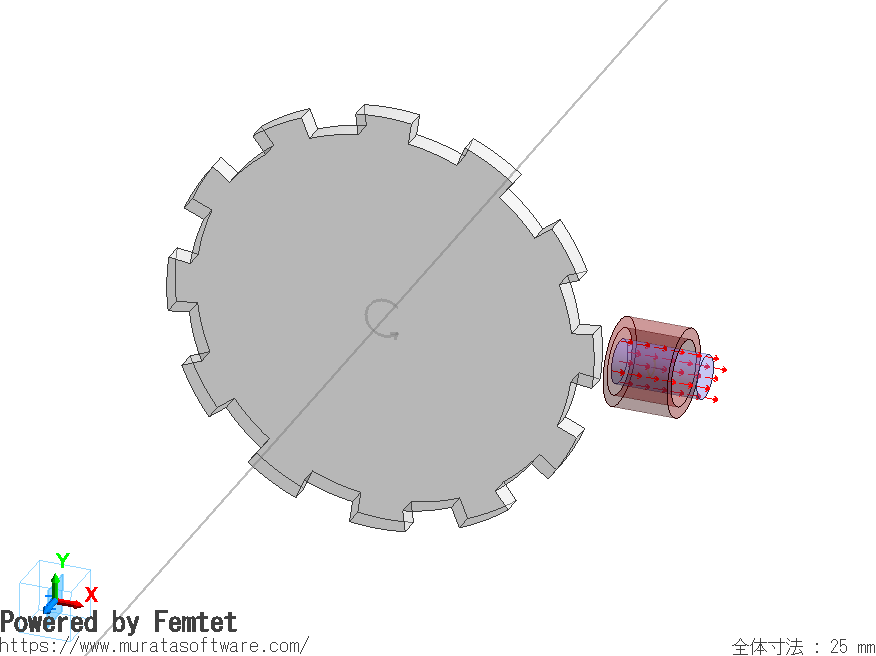

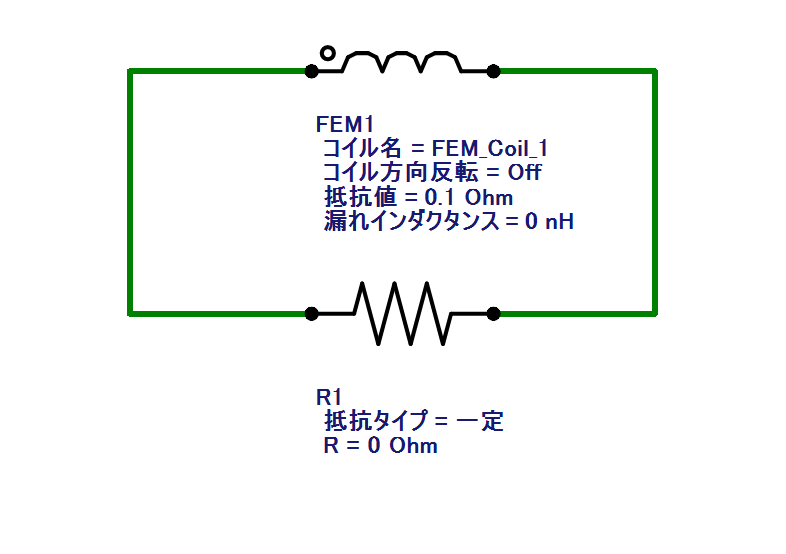

モデル解説	解析イメージを図1に示します。歯車の先端部分に、検出器が来るように設置しています。検出器はコイルとマグネットで構成しています。今回は図2に示すような、2次元モデルで解析をおこないました。コイルの出力は図3に示す外部回路で取り出すように設定しました。

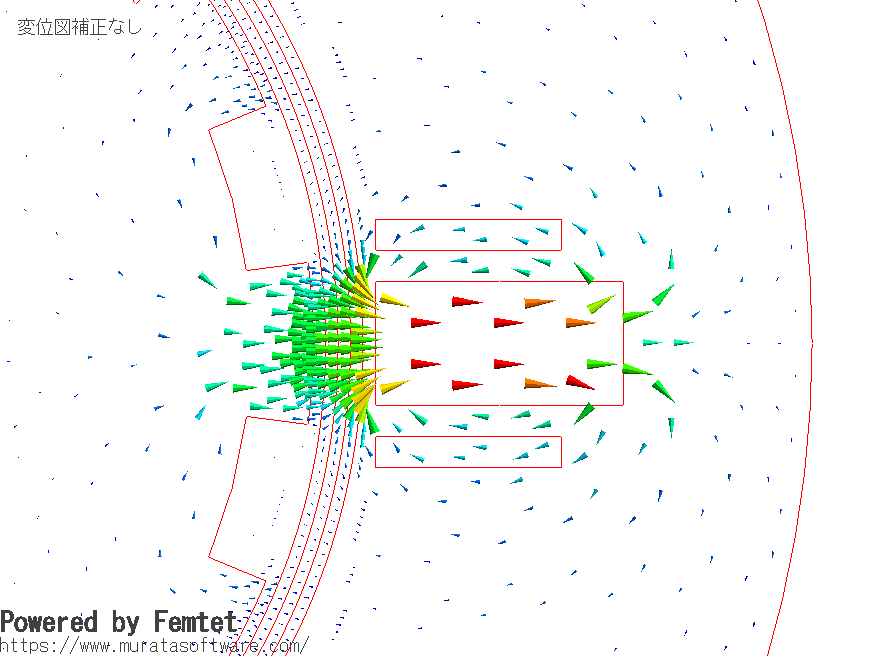

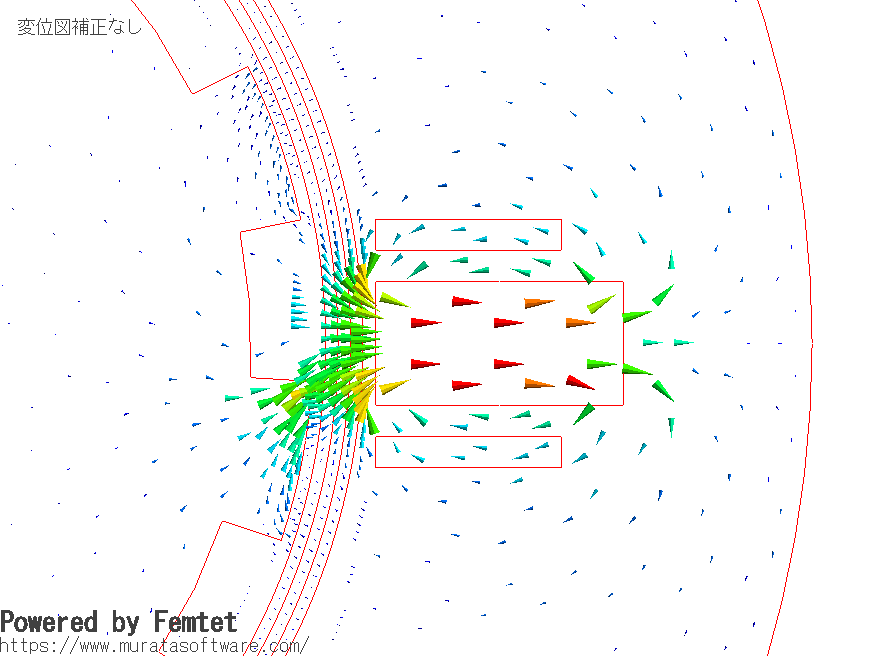

結果解説	解析結果を図4, 5に示します。歯車の歯の位置によって、磁界分布が異なる様子がわかります。外部回路での出力結果を、図6に示します。コイルに励起される電流波形が出力可能です。
キーワード	歯車,回転,周波数信号,コイル,マグネット
