| 概要 | 配管内に流れる物体をセンシングするための超音波センサをもちいた解析事例です。入力として、正弦波を5波入れた時に配管内でどのように音波が伝わるのかを時刻歴でみることができます。 |
|---|---|

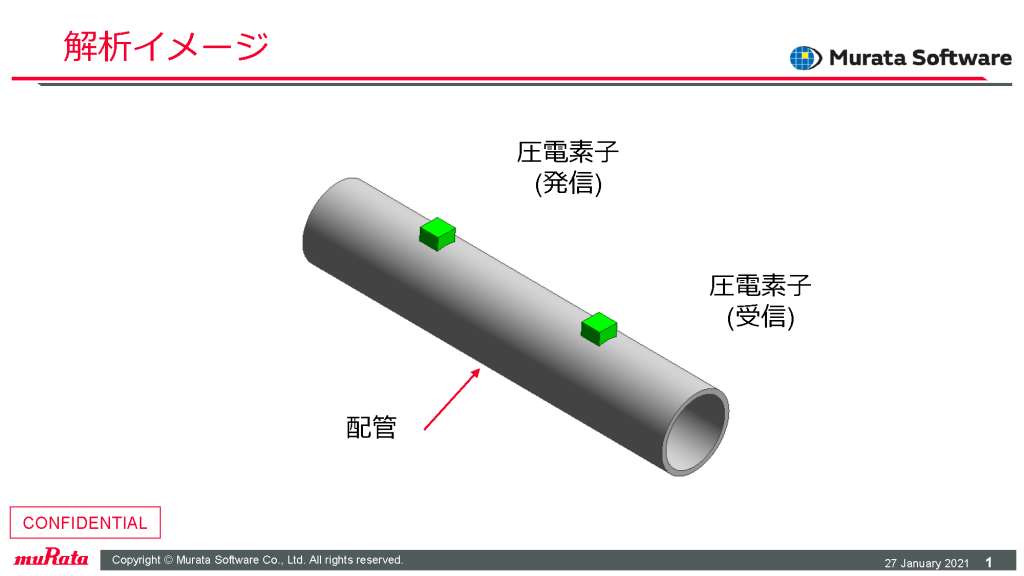

| モデル解説 | 配管にセンサを取り付けたイメージです。 簡単のため、2次元モデルで検証をおこないました。 |
| 結果解説 | 入力から正弦波を入力し、出力部での音圧の変化を解析します。 時刻歴なので、時間の経過とともに入力した音波が伝わる様子がわかります。 |
| キーワード | 超音波流量センサ, 配管, 流量センサ, 超音波センサ解析, 配管内音波解析 音波解析, 超音波伝搬解析, 音圧解析, 時刻歴解析, 音響シミュレーション |
解析イメージ

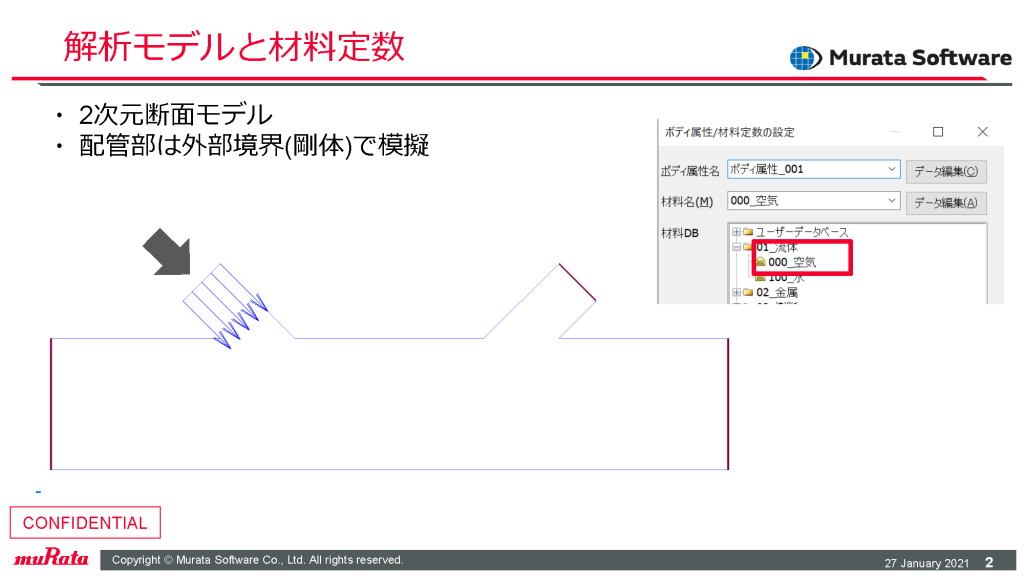

解析モデルと材料定数

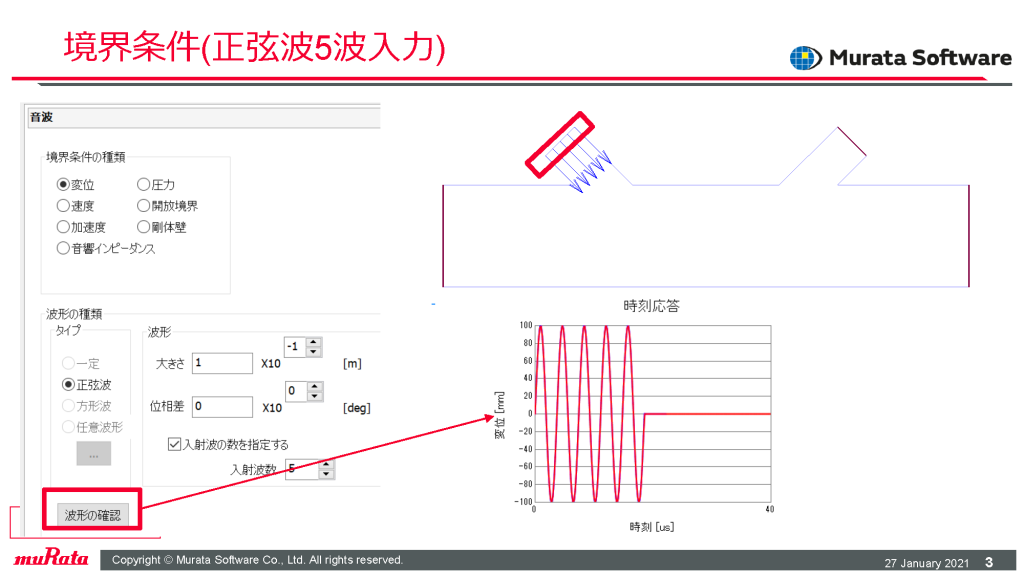

境界条件（正弦波５波入力）

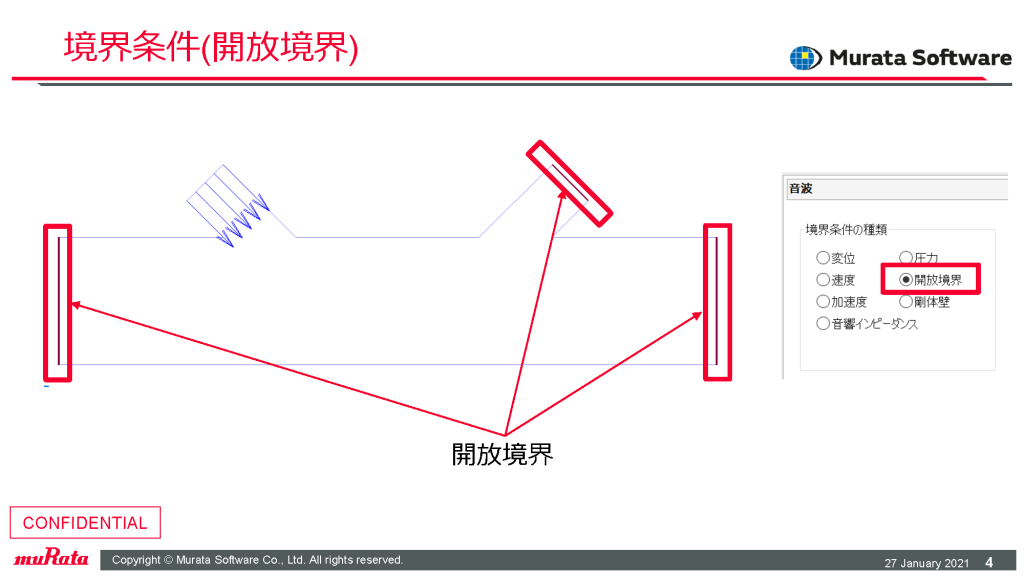

境界条件（開放境界条件）

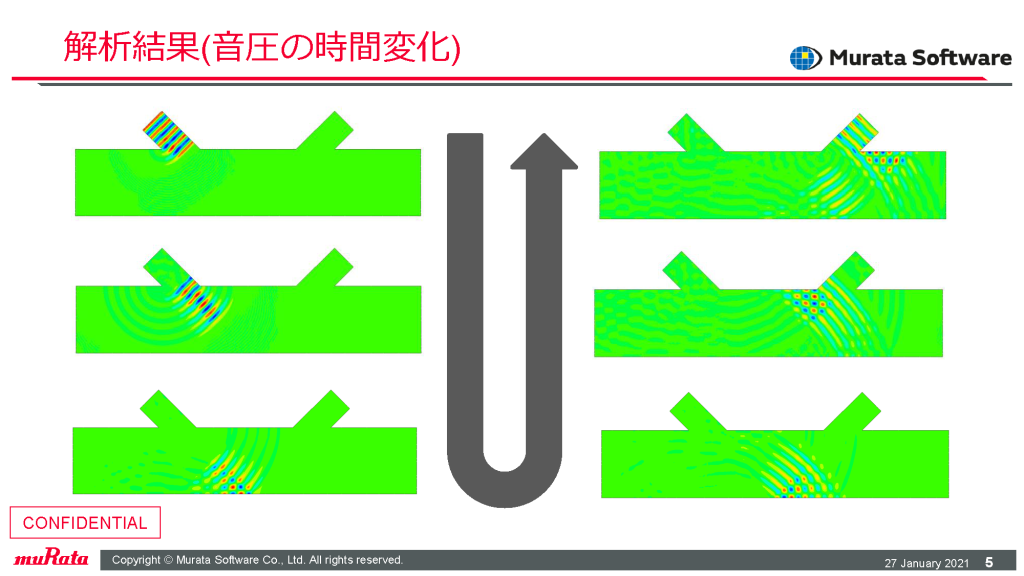

解析結果（音圧の時間変化）

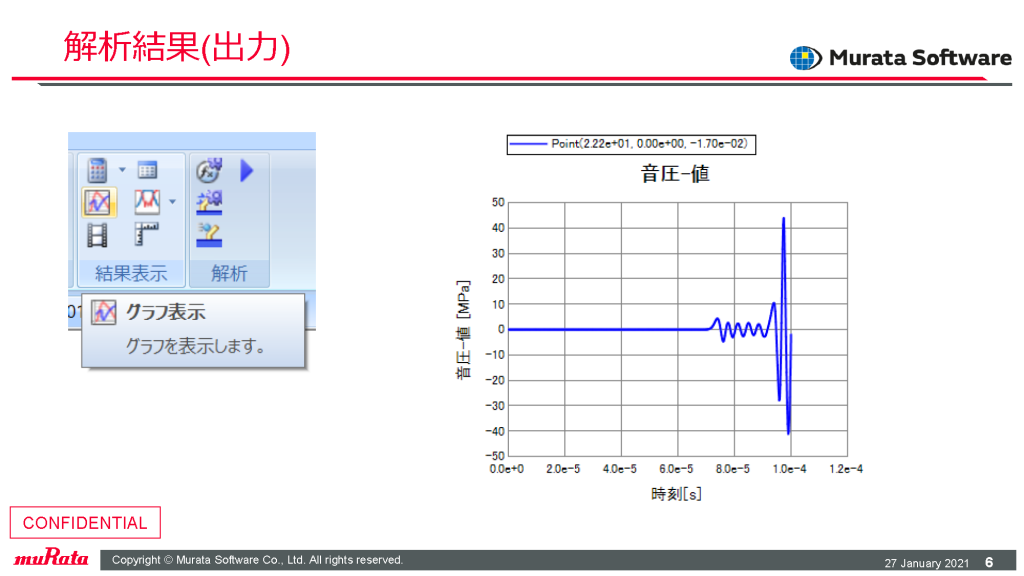

解析結果（出力_音圧）
