超音波モータの振動解析

概要	超音波モータは、圧電素子による超音波振動を利用して駆動力を得るモータです。小型・高精度な駆動機構に適しており、カメラレンズなどの光学機器にも用いられます。本事例では、圧電体表面の電極に位相差を持つ電圧を印加し、超音波モータとして駆動する様子を圧電調和解析で確認します。

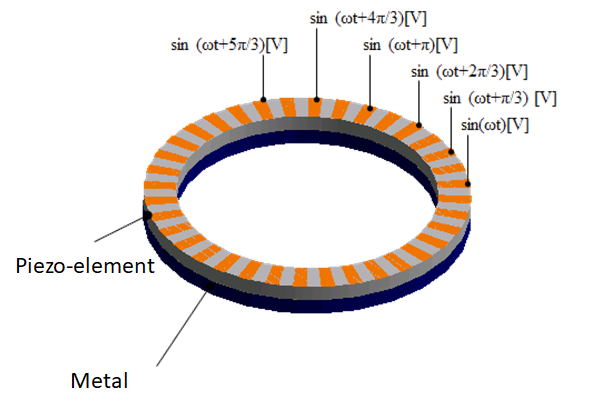

モデル解説	解析モデルは、金属リングに圧電体を貼り合わせ、圧電体表面に電極を周期的に配置した構造です。各電極に位相差を持つ電圧を印加することで、圧電体の伸縮によりリングに超音波振動を発生させます。

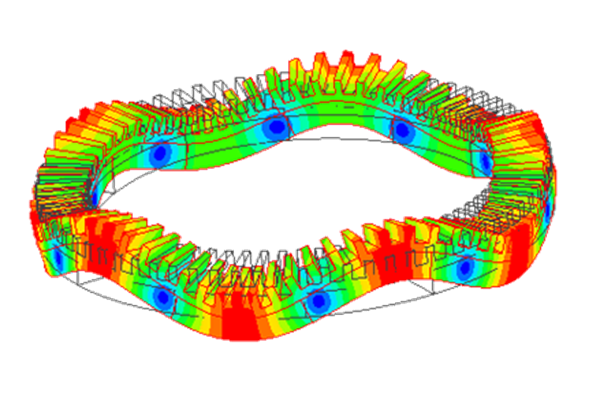

結果解説	圧電調和解析の結果、電極に与えた位相差に応じて圧電体が周期的に伸縮し、リング全体に超音波振動が発生する様子を確認しました。この解析により、超音波モータの駆動状態や振動分布を設計段階で評価できます。
