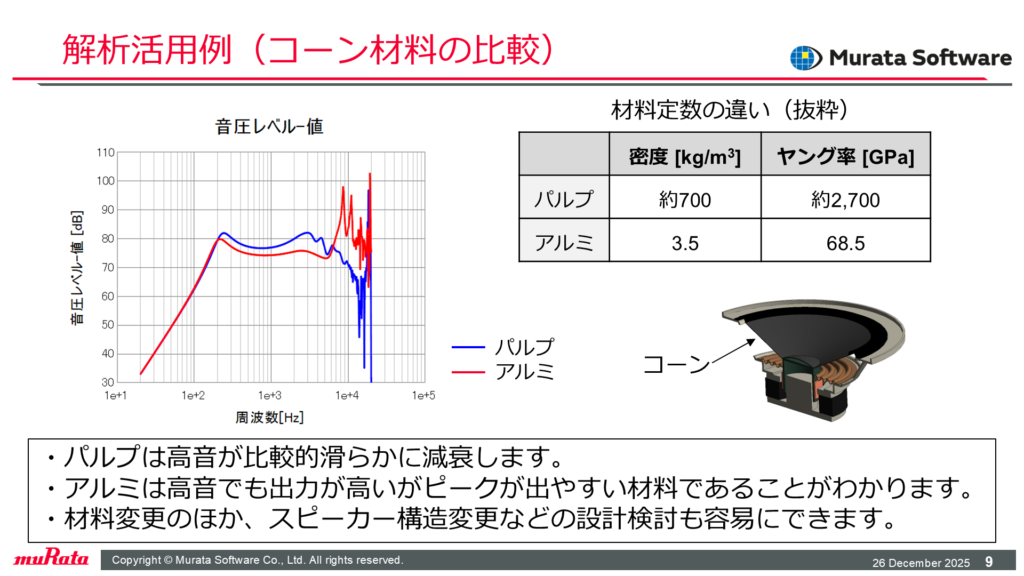

| 概要 | スピーカーユニットの解析事例です。 スピーカーの周波数特性や、指向性、スピーカ―近傍の音波の伝わり方を解析しています。3次元構造解析による不要振動モードの可視化やシミュレーションの活用案も併せてご紹介します。 |
|---|---|

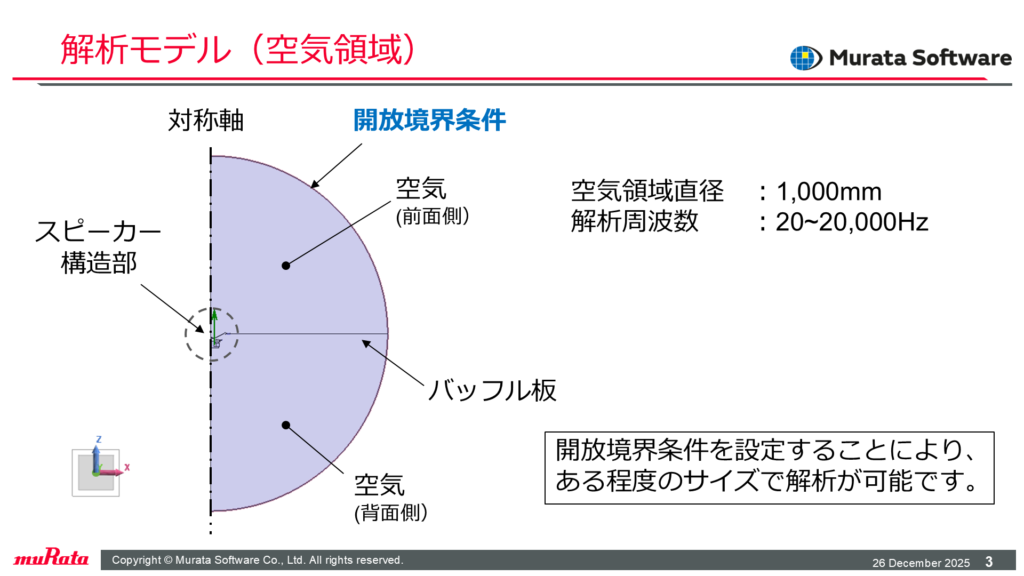

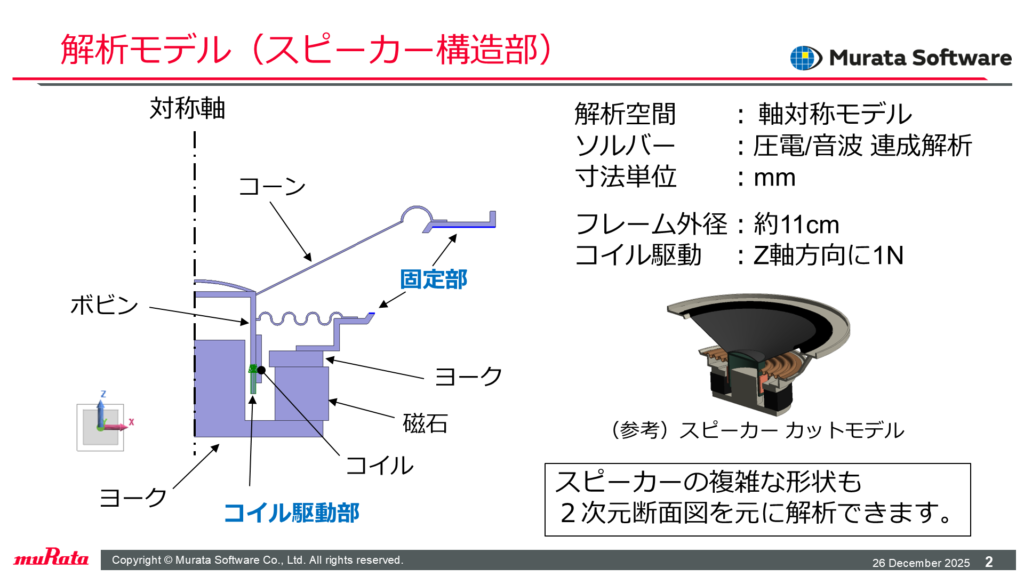

| モデル解説 | 軸対称モデルを使用し、半径500mmの空気空間内にスピーカー構造を作成しています。スピーカーは一般的なダイナミックスピーカー構造です。 スピーカーの音波の前面・背面をバッフルで分断した、一般的な評価環境を再現しています。 |

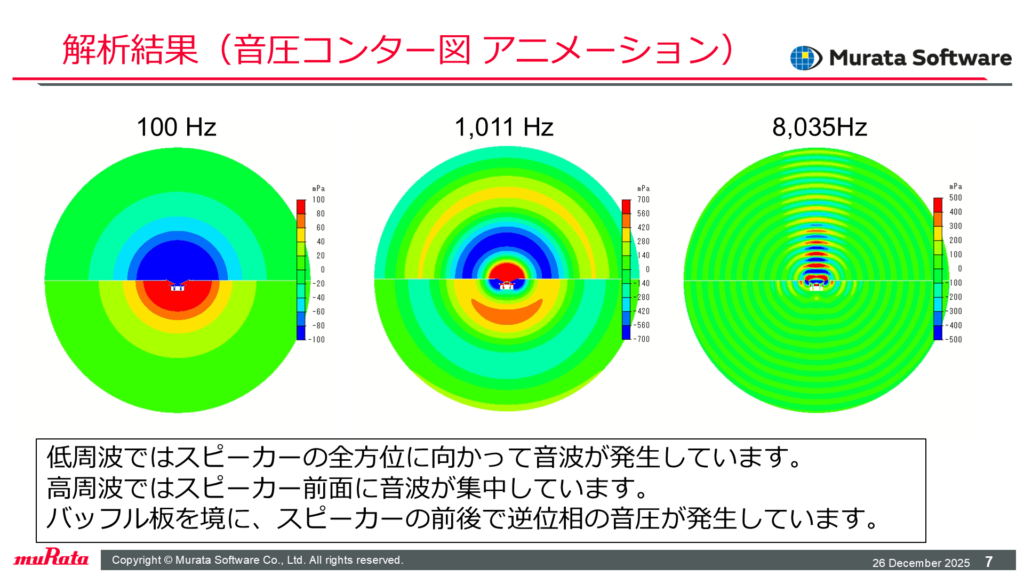

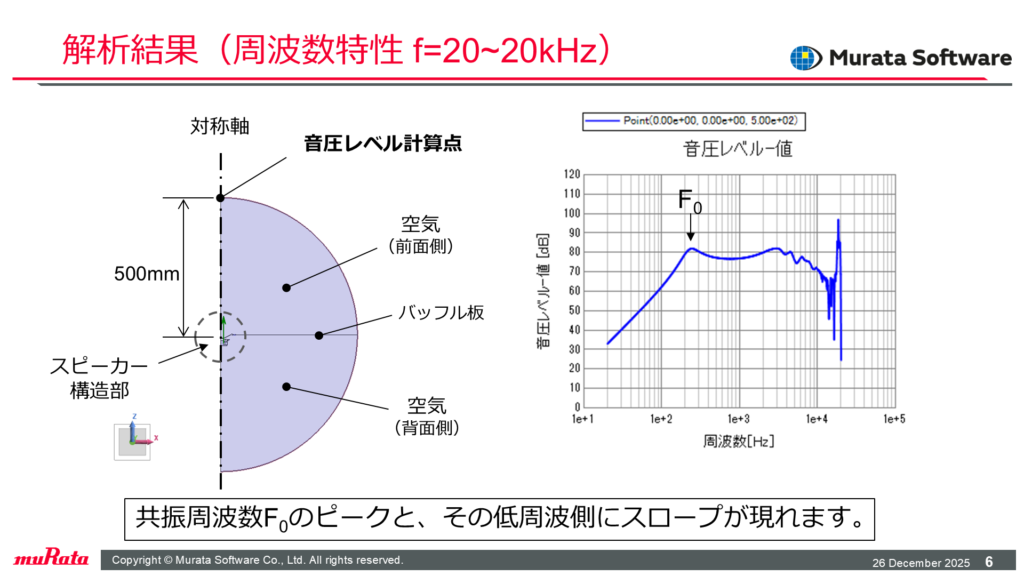

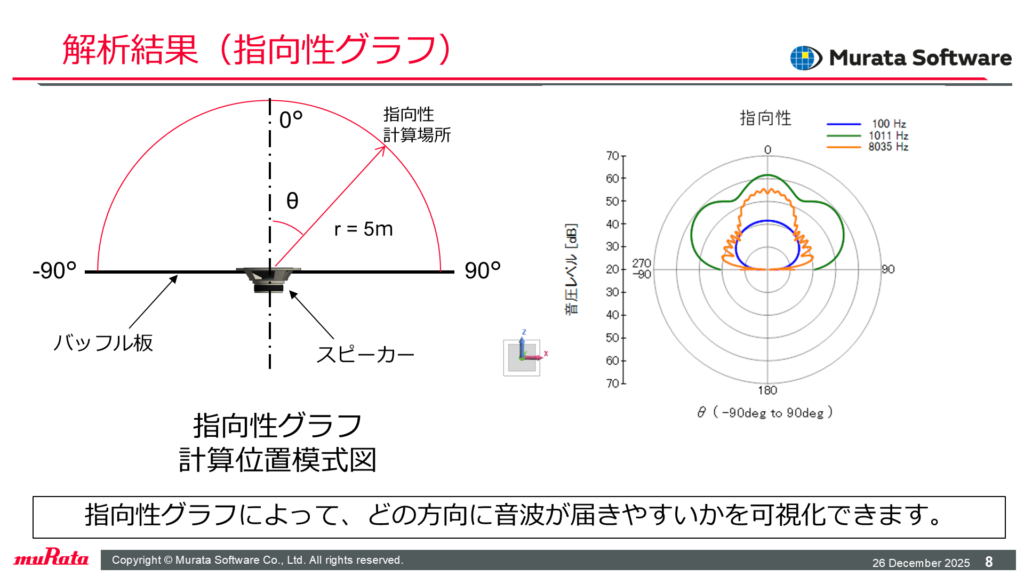

| 結果解説 | テスピーカーの機械共振F0を持った、音圧レベルの周波数特性カーブを導出しています。また、音圧コンター図や指向性グラフなど、基本的なスピーカー特性を得ることができました。 |
| キーワード | スピーカー, 周波数特性, 音圧レベル, 指向性, 不要振動モード |
