事例79 電磁誘導解析事例

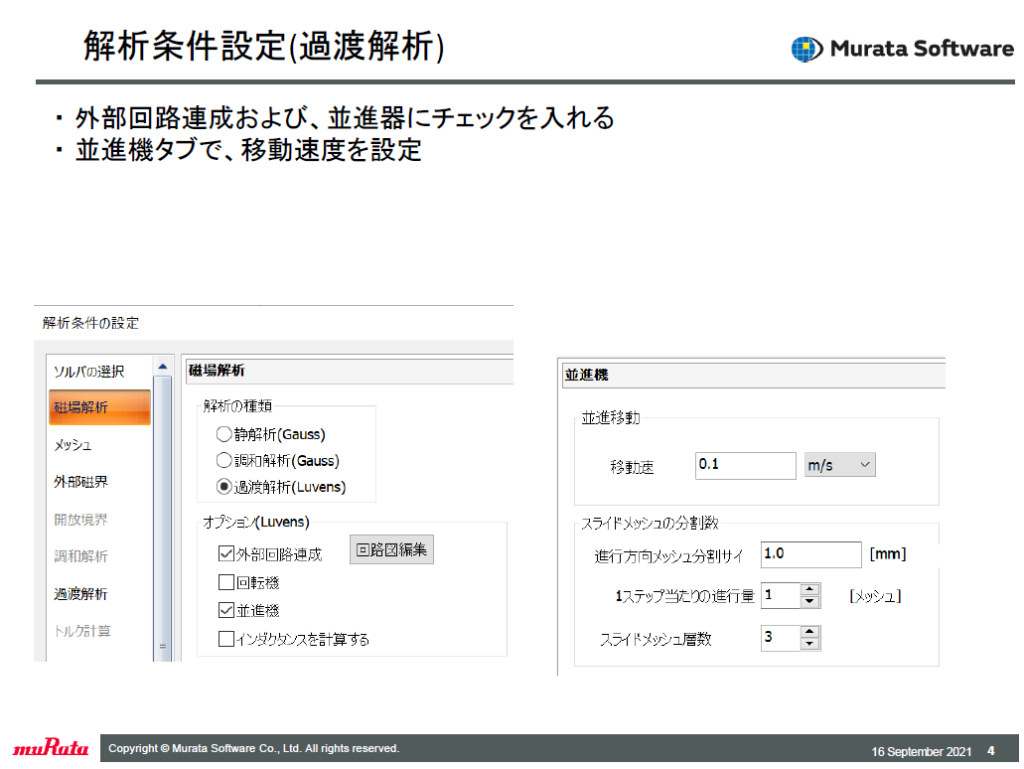

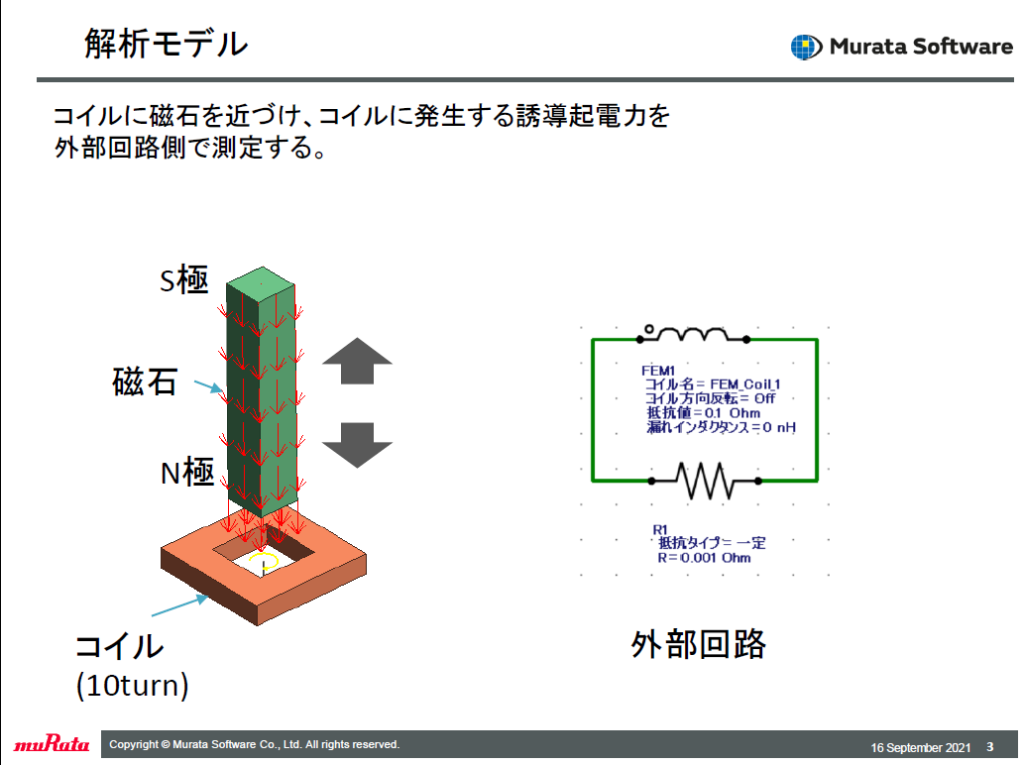

Femtet2021から搭載されたリニアモータ(並進機)解析機能を利用し、角形のコイルに直方体形状の磁石を近づけた際にコイルに誘起される電磁誘導解析をおこないました。

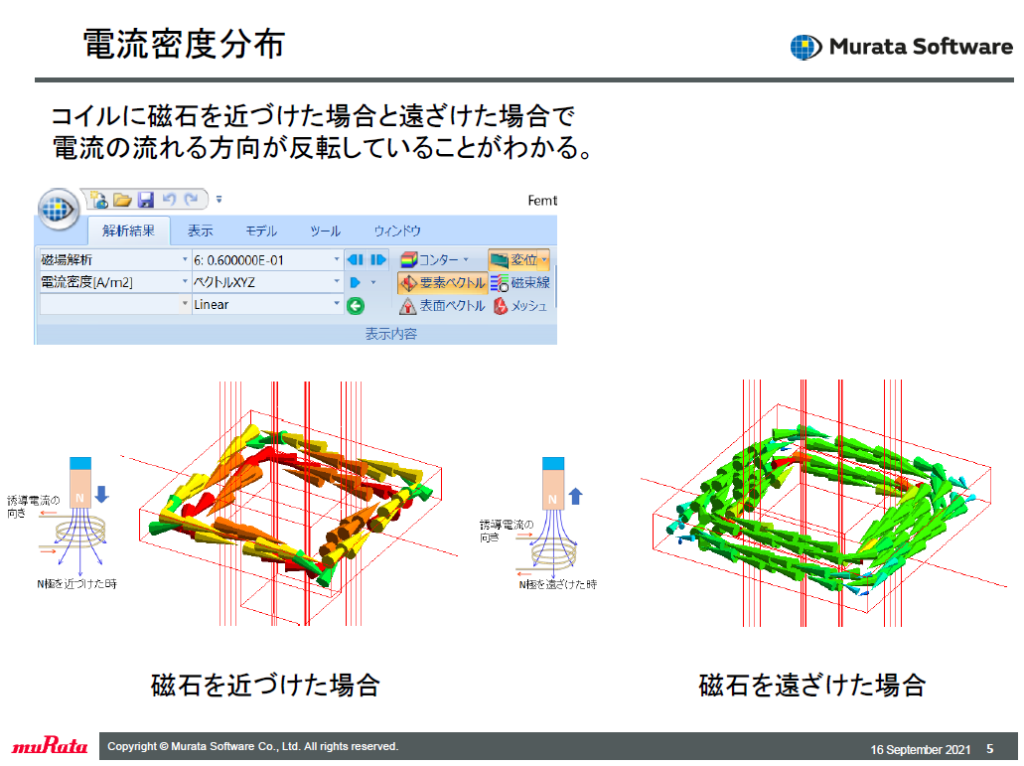

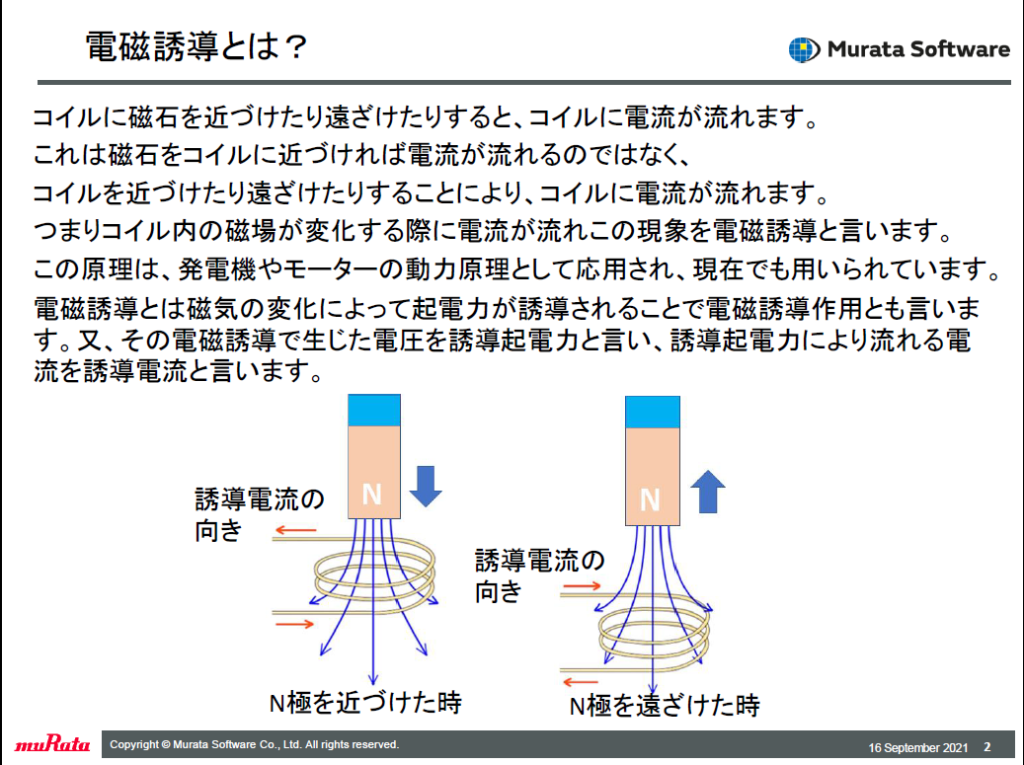

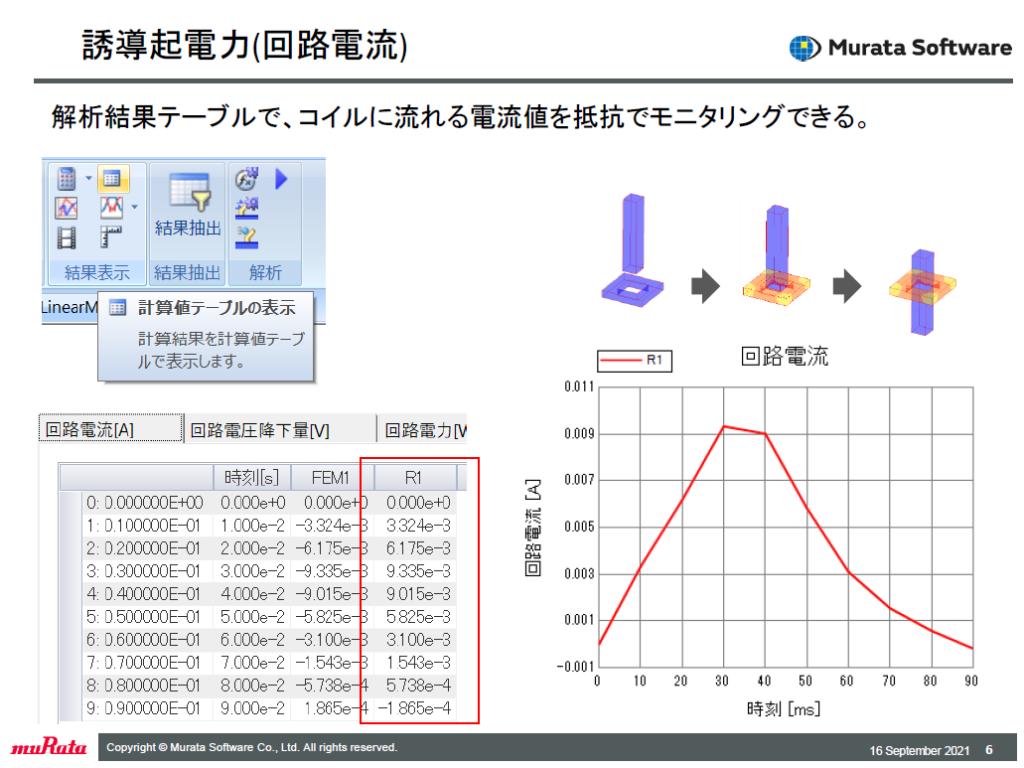

磁石を近づけると、磁束が増えるのを防ぐ方向に電流が発生、逆に磁石を遠ざけると磁束が減る方向に電流が発生する様子。どの程度の電流値が発生するのかを見ることができます。
