メッシュ(流体/熱流体)タブ

流体解析、および、熱流体解析用のメッシュの条件を設定するタブです。

[解析条件の設定]ダイアログに表示されます。ダイアログの表示方法は「解析条件の設定」を参照してください。

最適な解析精度を設定する上でのヒントについては「最適な解析精度を設定するには」を参照してください。

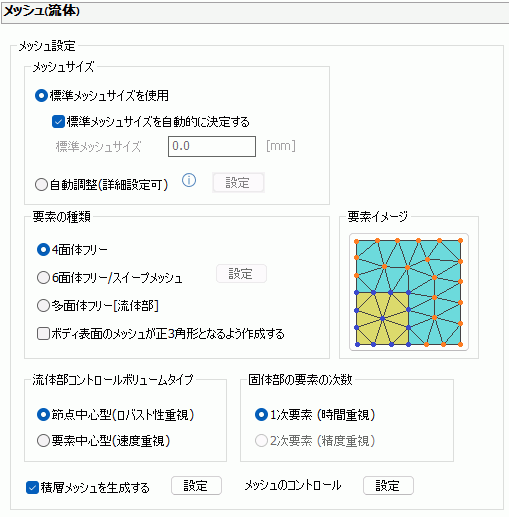

設定項目

解説

メッシュ設定

標準メッシュサイズを自動的に決定する :

チェックをONにすると、自動的にモデルの最大寸法の1/10の数値が標準メッシュサイズとして設定されます。

標準メッシュサイズ :

個々のボディやトポロジーに対して個別にメッシュサイズが指定されていなければ、
標準メッシュサイズを一辺とした3角形か4角形(2次元)もしくは4面体(3次元)のメッシュが作成されます。

標準メッシュサイズには「変数」を指定する事が可能です。

詳細は「標準メッシュサイズ」をご覧ください。

要素の種類 :

説明に使用するモデルスイープメッシュが適用できるボディとできないボディのあるモデルスイープメッシュが適用できるボディは自動的に探索し、スイープ方向も自動的に判定されます

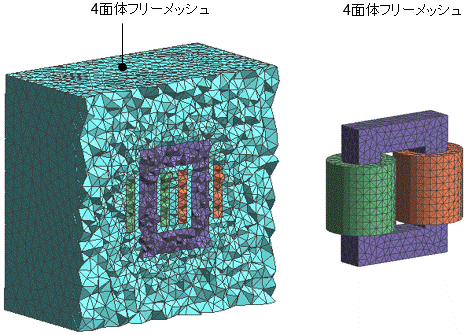

4面体フリー初期設定すべてを4面体フリーメッシュで分割

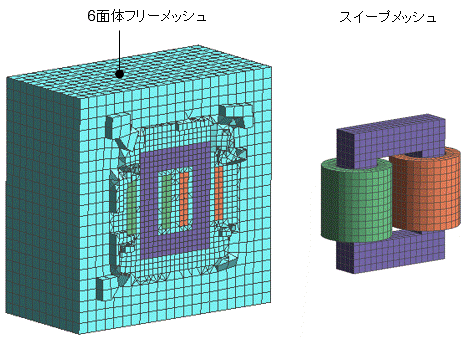

6面体フリー/スイープメッシュスイープ可能なボディをスイープメッシュで分割不可のボディを6面体フリーメッシュで分割

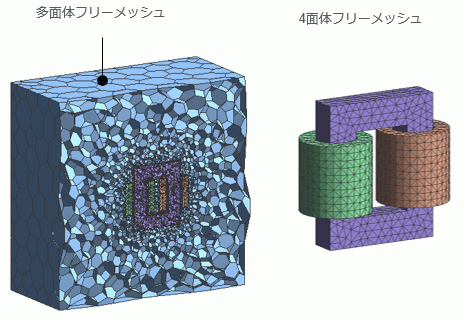

多面体フリー[流体部] 流体部のメッシュを多面体フリーメッシュで分割固体部は四面体フリーメッシュで分割流体解析のみ使用できます (コントロールボリュームタイプ：要素中心型[速度重視]で解析します)

2次元解析の場合は3角形か4角形要素が選択できます。

3次元解析の場合は4面体か6面体要素が選択できます。

(ボディ表面の)メッシュが正3角形となるよう作成する :

形状が可能な限り正3角形に近くなるようメッシュを作成します。(要素の種類が4角形の場合は正方形)

必ず正3角形になるわけではありません。

3次元解析の場合、正三角形となるのはボディ表面のみです。

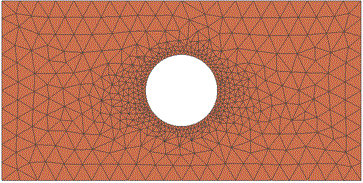

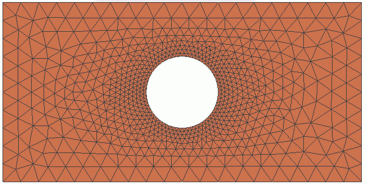

3角形要素	3角形要素 (「正3角形となるよう作成する」がON)

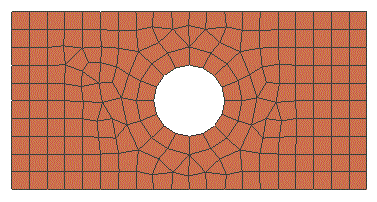

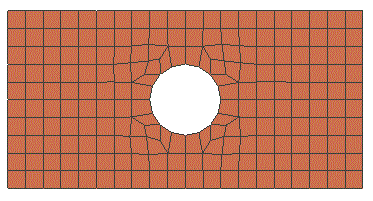

4角形要素	4角形要素 (「正方形となるよう作成する」がON)
4面体要素	4面体要素 (「正3角形となるよう作成する」がON、表面のみ正3角形)
6面体要素	同左

流体部のコントロールボリュームタイプ:

流体解析では、有限体積法で計算されます。

有限体積法では、流体の全領域を細かい領域（コントロールボリューム）に分け、コントロールボリューム毎の流体や運動量等の出入りを計算します。

コントロールボリュームの考え方として、節点中心型と要素中心型があります。

コントロールボリュームタイプ

特徴

推奨するケース

節点中心型

要素中心型

※自由表面解析(VOF法)/回転を考慮した解析(MRF)は、要素中心型のコントロールボリュームタイプとなります。

要素の次数:

解析に使用する要素の次数を状況に応じて選択します。

デフォルトは2次要素です。

要素の種類	特徴	推奨するケース
1次要素	2次要素よりも精度低い 2次要素よりも計算時間が短く使用メモリが低減	複雑形状モデルのため2次要素ではメモリ不足になる場合計算時間を重視する場合
2次要素	1次要素よりも高精度 1次要素よりも計算時間が長く使用メモリが増大	精度を重視し、かつ計算時間が許容範囲の場合

積層メッシュ設定

[積層メッシュを生成する] チェックをOFFからONにすると、「積層メッシュ設定」の指定方法が、「積層メッシュを自動的に生成する」にチェックが入ります。

[設定]をクリックすると、「積層メッシュ設定」で詳細を設定することができます。

メッシュのコントロール

[設定]をクリックすると、「メッシュのコントロール」で詳細を設定することができます。

磁場熱流体解析を設定している場合は、表示されません。

「メッシュタブ」（磁場熱流体解析では、メッシュ(磁場)と表記されます）で設定することができます。
