電極タブ

ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。の表面粗さを設定するタブです。

電磁波解析(Hertz （ヘルツ） Femtetの電磁波解析ソルバの名称)の場合に利用できます。

[Body 属性の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。



• ソリッドボディの場合

　　材料の導電率タブで、導体が指定されている場合、表皮厚みの２倍以上

の厚みがあると判断されると、メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。生成モジュールにより、導体表面に境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件（導体）が

設定されます（導体ボディの扱い）。この境界条件の計算で表面粗さが考慮されます。したが

って、ソリッドの導体ボディが表皮厚みの２倍より薄く、その為にメッシュモジュールによる境界条

件（導体）の設定がされないボディでは、表皮粗さは考慮されません。

　　材料の導電率タブで、多層電極が指定されている場合、定義されているのが１層のみの

場合に限って、表皮厚みを考慮します。



• ３次元解析のシートボディまたは２次元解析のワイヤボディの場合

以下の条件を同時に満たす場合に限って、表皮粗さが考慮されます。

1. ”面（辺）電極の厚みを無視する”がチェックされている。
2. 材料の導電率タブで、導体が選択されている。もしくは多層電極が選択されているが、定義されているのが１層のみである。





選択肢	解説

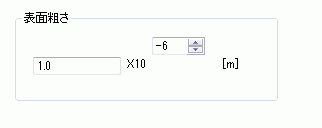

表面粗さ	表面粗さ（RMS)を指定します。
