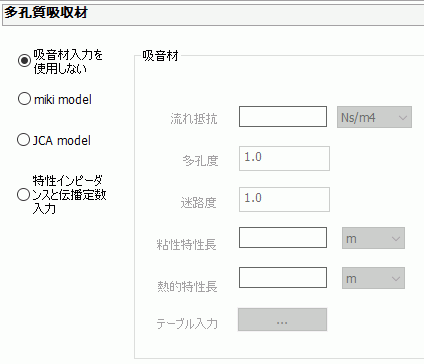

多孔質吸音材タブ

多孔質吸音材の材料定数を設定するタブです。

音波調和解析の時に利用できます。

[材料定数の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。

設定項目

解説

多孔質吸音材

[吸音材入力を使用しない]　を選択した場合、　このタブでの入力は必要ありません。また、入力した数値は、無視されます。

これ以外のチェックが使えるのは、音波調和解析で、周波数スイープが逐次スイープか並列逐次スイープの場合です。

[miki model] 流れ抵抗、多孔度、迷路度　を入力してください。

[JCA model] 流れ抵抗、多孔度、迷路度、粘性特性長、熱的特性長、を入力してください。

[特性インピーダンスと伝搬定数入力]　　テーブル入力で、周波数特性を入力してください。解析する周波数を完全に含むように入力してください。

詳しくはテクニカルノート、多孔質吸音材モデル、をご覧ください。
