履歴編集方法(Bodyツリー)

1. Bodyツリーで編集したいボディのをクリックします。

2. その下に出てきたをクリックします。

3. 編集したい操作を探して、右クリックメニューから[履歴]-[編集]を選択します。


4. 内容を編集します。種類によって操作方法が違います。（下表参照）


   種類	操作
   数値や名前の変更	エディット状態になるので直接入力してください
   選択項目の変更	ドロップダウンリストが表示され、選択を促します
   ファイルなどの指定	ダイアログが立ち上がるので、指示に従ってください

4. • 選択した項目が編集できない場合は[編集]メニューが選択できません。


   • 編集状態で<ESC>キーを押すと「キャンセル」されます。

5. [編集の自動反映]が有効になっている場合は、
   この時点で編集内容が自動的に反映されます。

   編集の反映に失敗した場合や、[編集の自動反映]が無効になっている場合は、
   以降の手順に従って手動で編集内容の反映を行います。

6. 右クリックメニューから[履歴]-[編集を反映]を選択し、再実行処理を行います。


   • 通常は編集のあった部分から再実行されます。

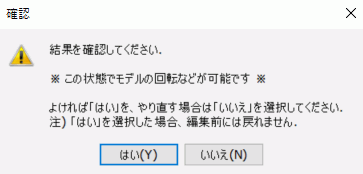

7. 再実行処理がすべて終了すると、確認のダイアログが表示されます。
   この状態で視点操作が可能ですので、正しく反映されたかどうか確認してください。
   よければ「はい」を選択してください。


   • 「いいえ」を選択した場合は、「反映前」に戻ります。
     そのまま編集をやり直したり、編集をキャンセルさせることもできます

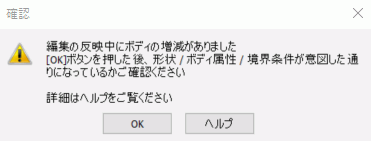

• 以下のダイアログが表示されたら



  反映中にボディ数が増減した場合、反映結果が予期しない結果になる場合があります。
  例は「履歴編集(Body数増減例)」を参照してください。

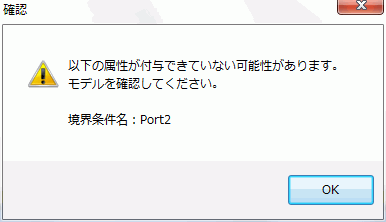

• 以下のダイアログが表示されたら



  履歴の編集内容を反映した結果、
  ダイアログに表示しているボディ属性、材料定数、境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件、部分メッシュサイズ 四面体、または三角形の一辺の長さが
  ボディまたはトポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。から外れてしまった可能性がありますので、モデルを確認してください。


通常のコマンド

編集された通常コマンド

変数の修正が影響しているコマンド（反映が必要です）

エラーのあったコマンド

メニュー

内容

編集

選択した項目を編集状態にします。

編集ｷｬﾝｾﾙ

選択したコマンドの編集を元に戻します。

※編集項目ではなく、親コマンドを選択しないと実行できません。

全編集ｷｬﾝｾﾙ

全ての編集を元に戻します。

編集を反映

編集または変数の修正を反映し、モデルの再構築を行います。

※変更のあったところから再実行します。

編集の自動反映

この設定を有効にすると、履歴の編集内容が自動で反映されるようになります。

クリーンアップ

ボディ属性・材料定数の設定などの上書きされた属性の設定や削除されたボディの履歴など削除可能な履歴を判別して削除します。
詳細は「履歴のクリーンアップ」を参照して下さい。
