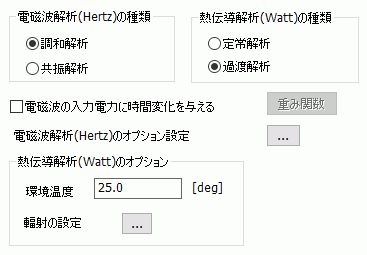

電磁波熱解析タブ

設定項目

解説

解析の種類

(Hertz)

調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。

正弦波で変化する荷重、電圧(交流)、電流(交流)に対する応答解析

共振解析 特定の周波数で駆動すると共振し、大きく振動するが、その周波数と振動モードの解析

構造物の共振、電気的な共振(共振器)の解析

解析の種類

（Watt）

定常解析 熱伝導解析などで、定常状態に到達して時間変化のない状態の解析。それ以前の、時間変化のある状態を過渡解析という。

定常状態(時間に依存しない状態)の解析

過渡解析 時間的にフィールド分布が変化している解析。

過渡状態(時間と共に変化する状態)の解析

※電磁波調和解析との連成の場合、逐次スイープの単一周波数に限ります。

解析オプション

解説

Hertzオプション設定

このボタンを押すと、電磁波解析オプションダイアログが現れます。

環境温度

環境温度を設定します。

様々な温度の設定で環境温度を使用することができます。

・「熱タブ」境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件の環境温度、輻射環境温度として使用可

・境界条件で輻射 電磁波による熱の移動。Femtetでは表面間輻射、もしくは環境輻射として設定するの設定を個別設定しない場合、輻射環境温度はここで設定した環境温度が適用されます。

輻射の設定

輻射の設定をまとめて行うことができます。

・外部境界条件の設定

・輻射率デフォルト値

・各ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。属性の輻射率

・各境界条件の輻射率

このボタンを押すと、「輻射の設定」ダイアログが現れます。

電磁波の入力電力に時間変化を与える

電磁波調和解析で、かつ熱伝導過渡解析のとき使用できるオプションです。

電磁波による発熱量に、時間変化する重みを考慮することで、入力電力を時間変化させたのと同等の計算を行います。例えば、電磁波解析で1[W]入力の設定がされていたとします。ある時間の重みを0.5に指定すると、その時間に、電磁波解析で0.5[W]入力した熱伝導解析を行うことになります。

入力方法ですが、まずチェックボックスにチェックを入れ、[重み関数]をクリックし、表示された[時刻-重み]曲線テーブルに、（電力に対する）重みの時間変化を入力します。
