ホーム / 結果表示 / 各解析で表示できる結果 / 流体解析

流体解析

表示できる結果

表示手順は「結果表示」を参照してください。



フィールド

フィールド

コンター図

ベクトル図

変位図

流速

○

○

×

渦度

○

○

×

圧力(静圧)

○

×

×

圧力(全圧)

○

×

×

浮力（※４、※６）

○

○

×

表面張力（※６、※８）

〇

〇

×

クーラン数（※５）

○

×

×

第1相体積分率（※７）

〇

×

×

第2相体積分率（※７）

〇

×

×

第3相体積分率（※７）

〇

×

×

壁面せん断応力

○

○

×

y_壁面第1層メッシュ高さ（※６）

○

×

×

y+_壁面第1層メッシュ無次元高さ（※６）

○

×

×

K_乱流エネルギー(※１)

○

×

×

ε_エネルギー散逸率(※１)

○

×

×

エネルギー生成率(※１、※６)

○

×

×

乱流粘性係数(※１)

○

×

×

乱流粘性比(※１)

○

×

×

y_壁面からの高さ(※１、※６)

○

×

×

Rey_壁面レイノルズ数(※１、※６)

○

×

×

壁面近傍層(※１、※６)

○

×

×

流速残差(※２)

○

○

×

連続性残差(※２)

○

×

×

K残差(※２)

○

×

×

ε残差(※２)

○

×

×

非流路領域(※3)

○

×

×



※１　乱流解析の場合に出力されます

※２　未収束、発散解の場合に出力されます

※３　非流路領域が検出された場合のみ出力されます

※４　浮力を考慮した解析の場合に出力されます

※５　過渡解析の場合に出力されます

※６　「主要なフィールドのみ出力する」オプションオフの場合に出力されます

※７　自由表面解析時に出力されます

※８　自由表面解析で表面張力をオンにした場合に出力されます


チャート

流体解析では表示できる特性値はありません。



テーブル

時刻

壁面力

壁面トルク
体積流量

圧力

y+値

y+分布

第1層メッシュ高さ

圧力損失

ファン動作点

最大クーラン数

推奨時間ステップ

相体積

モニター流速

モニター圧力

収束状況



詳細はテクニカルノート「流体解析で出力される結果テーブル」を参照してください。



結果表示例　流路中に円柱状の障害物がある場合の流れ

モデル図





流入口から流入した空気が流出口から流出します。
流路上に円柱状の障害物があります。

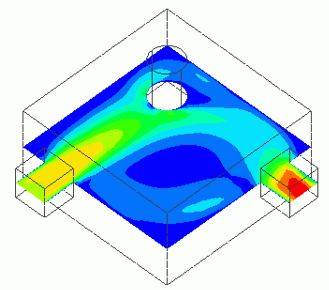

流速コンタ-図









項目

条件

図の種類

グラデーションコンター図

フィールド

流速

成分

大きさ

スケール

Linear

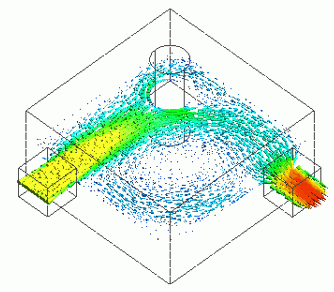

流速ベクトル図



項目

条件

図の種類

ベクトル図

フィールド

流速

成分

ベクトルXYZ

スケール

Linear
