境界条件

[解析結果]タブの

から、[解析結果表示(その他)]を押下して、サブメニューから[境界条件図]をクリックすると境界条件が表示されます。

左図は応力解析の境界条件の例で、矢印が圧力の境界条件、

青の面が固定する境界条件を表しています。

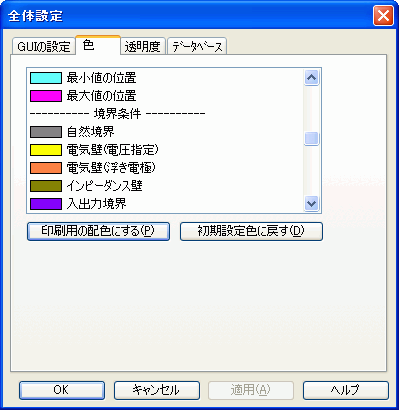

境界条件の色変更するには、[ファイル]メニューから、
[全体設定]をクリックし、全体設定ダイアログの[色]タブを選択します。

圧力や荷重のように、境界条件の内容に方向が存在

する場合は、ベクトルで描かれます。

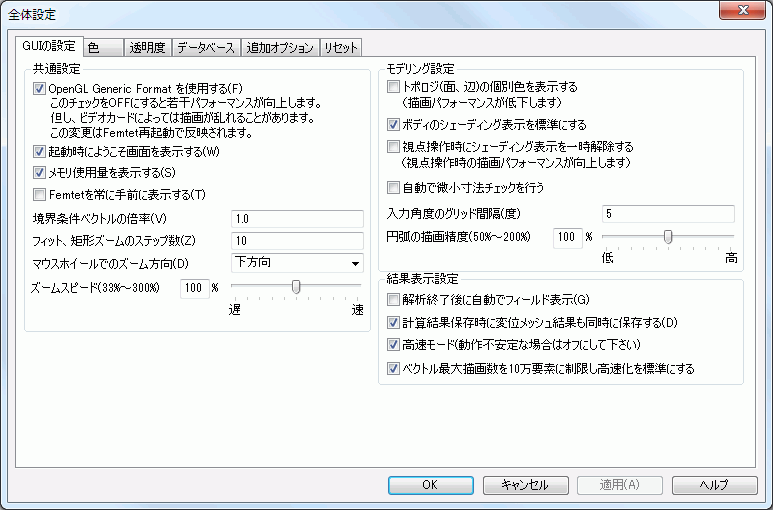

その長さを変更するには、[GUIの設定]タブの境界条件

ベクトルの倍率で倍率を指定します。
