[解析結果]タブの から[対称モデルの全体モデル表示]をクリックすると対称面で結果をコピーすることで全体モデルとして表示します。
対称モデルを全体モデルとして表示するためには、「対称面」または「周期的境界」の境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件が設定された解析結果である必要があります。
軸対称解析では、二次元断面が表示されます。
断面表示には対応しておりません。
2分の1対称モデル

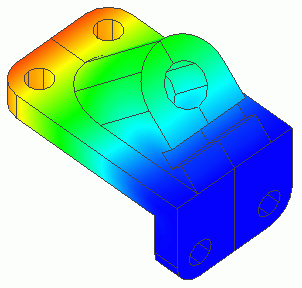

全体モデル表示
をクリックすると対称面で結果をコピーすることで全体モデルとして表示します。
