ラインコンター図

[解析結果]タブの

から、[ラインコンタ－図]をクリックすると、大きさの等しいところを線で結んだラインコンタ－図が表示されます。

色と値との関係は、カラーバーで表示されます。

通常はグラデーションコンター図が見栄えが良いのですが、色の境界がぼやけていて数値が読み取れないので、

図からある程度の数値を読み取りたい時に便利です。また、２次元磁界解析における磁力線の表示にはライン

コンター等高線が最適です。

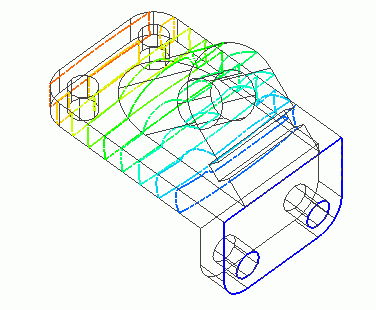

ラインコンター図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　カラーバー

下記の選択ボックスにてフィールドタイプ、成分、位相、スケールを選択します。

[描画設定]をクリックすると、描画設定ダイアログが

表示されます。

[コンタ－]タブで、コンタ－図の表示方法を変更できます。

最小値を青、最大値を赤にし、その間を適当な色で塗り

分けますが、他の解析結果との比較、あるいは、カラーバ

ーの値を切りのいい数値に丸めたい場合には、最小値／

最大値を変更します。

デフォルトは１０分割ですが、分割設定でその値を変

更できます。

さらに詳しい設定は各種ダイアログの説明をご覧ください。
