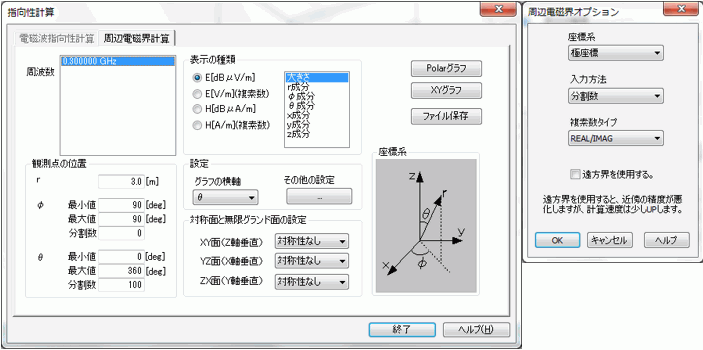

電磁波周辺電磁界計算

項目

説明

グラフの種類

XYグラフとポーラグラフのどちらかを表示することが可能です。ポーラーグラフは、グラフの横軸として、

角度が選択された時のみ利用できます。

観測点の位置

観測点の位置を角度と、距離で指定します。[設定]-[座標系]で極座標を選択した場合は、(r,θ,φ）、

円筒座標系を入力した場合は(ρ、φ、ｚ）で指定します。それぞれの変数の意味は

ダイアログ右下の図を参照してください。

Femtetでの
電磁界

指向性
計算式

電磁波指向性計算についてをご覧ください。このような方法で求めたrEに、観測点までの距離の

逆数をかけて電界を求めています。

表示の種類

E[V/m]、H[A/m]は複素振幅を計算します。参考：調和振動する結果の見方。

x[dBμV/m] ,y[V/m] が同じ量を表すとすると、 x = 20*log(y×1.0e6)　の関係があります。

対称面と無限グランド面の設定

電磁波指向性計算についてをご覧ください。

XYグラフの横軸、Polarグラフの回転角として用いる座標成分をθ、φ、周波数のいずれかより

選択します。周波数を選択した場合は、指定した観測点の中から最大値となる電界をプロットし

ます。

オプション：座標系

観測点を指定する座標系として、極座標と円筒座標を選択できます。

オプション：入力方法

観測点の間隔を指定する方法を選択できます。分割数と間隔が選択できます。

オプション：複素数タイプ

オプション：遠方界を使用する

観測点が遠方にあるという仮定を使って求めた式で計算します。近傍では精度が落ちますが、計算時間が短くなります。
