1. 外部境界条件の確認を行います。

   [モデル]タブの、

   [外部境界条件]をクリックします。

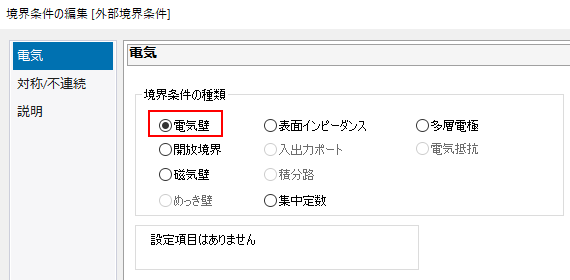

2. [境界条件の編集]ダイアログにおいて

   [電気]タブの

   境界条件の種類が電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。になっていることを確認し、

   をクリックします。

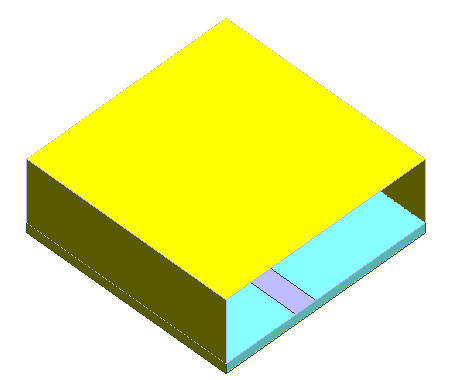

   解析領域の周囲が、電気壁になることを確認しました。



3. 外部境界条件について

   境界には外部境界条件と内部境界条件との2種類あり、
   外部境界は1つのボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。にだけ接する境界であり、
   内部境界は2つのボディに接する境界です。
   外部境界条件は、解析対象となるデバイスによって異なりますが、初期状態の電気壁のまま使用するケースは少ないでしょう。
   導波管のようにシールドされたモデルの解析であれば電気壁（または導体壁 有限の導電率を考慮した導体の境界条件。解析結果には導体損失が考慮される。）、それ以外の解析では開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件が良いと考えられます。

   設定方法は、[モデル]タブの

   [外部境界条件]を選択して設定します。


   外部境界条件の詳細はこちら



これで外部境界条件の設定は終わりです。
