00.熱伝導解析(Watt)チュートリアル概要
このチュートリアルでは、自然対流による放熱（定常解析）の解析をします。
基板上に発熱体が配置されており、基板が空気中に置かれている場合の定常解析です。
解析空間
|
設定内容 |
設定値 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
設定内容 |
設定値 |
|
解析の種類 |
定常解析 |
モデル形状
基板(VOL1)と発熱体(VOL2)それぞれを直方体のソリッドボディで定義し、発熱体にはボディ属性で発熱量を設定、
モデル表面（外部境界）に自然対流を設定しています。

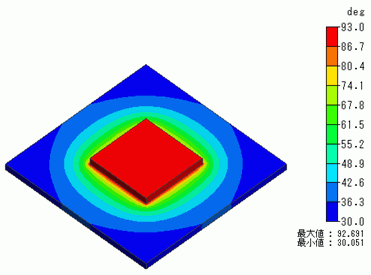

計算結果図
温度のグラデーションコンター図
