05'.境界条件をつける(参考)

周囲すべてが空気中に囲まれた場合の自然対流を考慮する場合、
前述の「05.境界条件をつける」で行った外部境界条件の設定のみで解析することができます。

ここでは一般的な境界条件設定方法である、トポロジを選択して境界条件を設定する方法を紹介します。

室温の物体の上に基板が載せられており、基板と物体の境界の温度が室温に固定されている場合を想定して、
基板の底面に温度の境界条件を設定してみます。

すでに外部境界条件で自然対流（自動計算）を設定しているため、底面の温度は25[deg]の状態になりますが、
底面以外のモデル表面は自然対流の境界条件として扱われます。

手順

[モデル]タブの、

項目を面選択に変更します。
選択切替についての詳細はこちら
トポロジについてはこちら

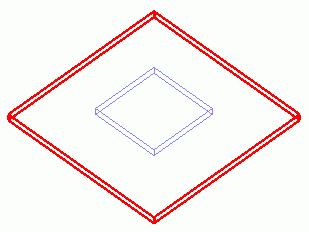

まず、VOL1の底面をハイライトして、クリックし、選択します。

クリック

ハイライト

選択

[解析属性]タブの、

[境界条件] をクリックします。

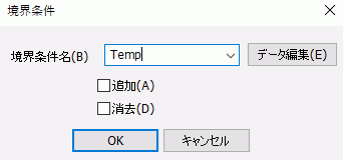

[境界条件]ダイアログに

境界条件名:Temp

を入力し、をクリックします。
この境界条件名は任意の名前です。

[境界条件の編集]ダイアログにおいて、温度が25[deg]となるように設定します。

[熱]タブの

境界条件の種類：温度を選択し、

25 [deg]を入力し、

をクリックします。

さらに、[境界条件]ダイアログもをクリックし終了します。

これで境界条件の設定ができました。

同様の手順で、「06.解析を実行する」、「07.計算結果の表示・確認」を行ってください。
