流線/力線

[解析結果]タブの

から、[流線/力線]をクリックすると、流線/力線を表示します。

流線/力線を表示可能なフィールドは次の通りです。
流速、熱流束、電束密度、磁束密度
流線/力線の始点となる面/辺/点トポロジまたは節点を選択し[流線/力線]をクリックすると、選択したトポロジを始点として流線/力線を描画します。
フィールドが電束密度または磁束密度の場合は、始点となるトポロジが未選択の場合でも自動で始点となる領域を作成して描画します。
自動で作成される始点となる領域はフィールドの最大値の周辺領域です。
断面が一つ作成されたボディを選択している場合は、その断面を流線/力線の始点として描画します。
流線/力線はコンター等高線図(2次元解析の場合のみ)、ベクトル図と重ねて表示することができます。
熱流体解析で熱伝導解析表示中のみ特別に、断面図を表示しながら流体解析の流線と熱伝導解析の結果を重ねて表示することができます。


流線の表示例		磁束密度の表示例

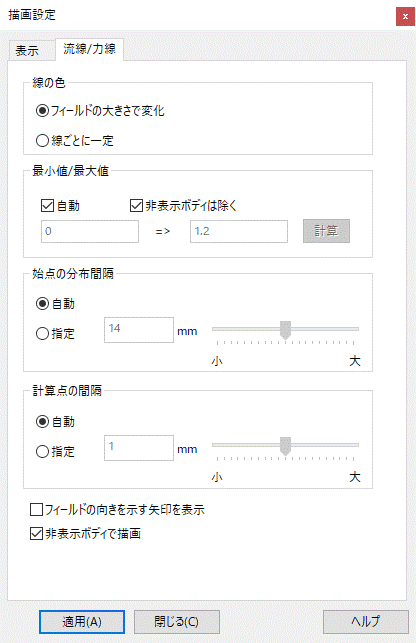

[描画設定]をクリックすると、描画設定ダイアログが表示されます。

[流線/力線]タブで、流線/力線の表示方法を変更できます。

詳細は「流線/力線」を参照してください。
