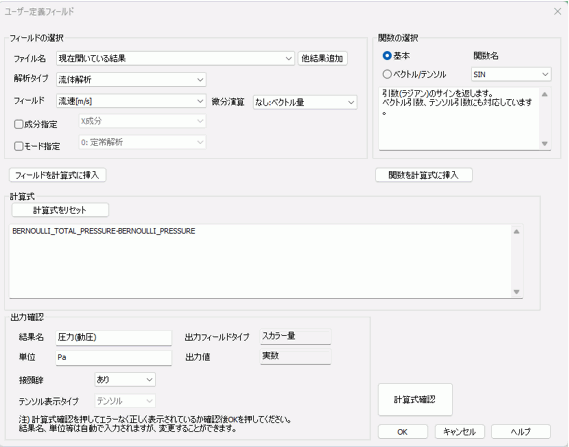

ユーザー定義フィールドの編集

設定項目

解説

ファイル名

「他結果追加」ボタン

通常は、「現在開いている結果」と表示しており、使用しません。

他の結果ファイルのフィールドとの組み合わせで計算式を作りたい場合に使用します。

「他結果追加」ボタンを押下して追加したい計算結果ファイル(PDTファイル)を開きます。

ファイルを選択できるようになります。

他の結果を使用する場合は、計算式にその結果のファイルパスが表示されます。

解析タイプ

解析タイプを切り替えます。

フィールド

微分演算

フィールドを切り替えます。

フィールドに対して微分演算することもできます。

スカラー量に対しては、勾配(ベクトル量)

ベクトル量に対しては、勾配(テンソル量)、発散(スカラー量)、回転(ベクトル量)

テンソル量に対しては、発散(ベクトル量)

を指定することができます。

成分指定

フィールドがベクトル量、テンソル量の場合で、微分演算を行わない場合に指定することができます。

成分指定がＯＦＦの場合は、ベクトル量、テンソル量のまま演算します。

成分指定がＯＮの場合は、ベクトル、テンソルの成分を選択します。

モード指定

常にそのモードの値で計算したい場合に使用します。

成分指定がＯＦＦの場合は、現在表示中のモードの値で計算します。

成分指定がＯＮの場合は、指定したモードの値で計算します。

「フィールドを計算値に挿入」ボタン

指定された項目のフィールドを計算式に挿入します。

フィールドやモード、成分等を表現する式が自動で入力されます。

フィールド等の表現式は「フィールド等の式一覧」に記載しています。

設定項目

解説

基本

チェックが入っている場合、関数名のコンボボックスにSIN、SQR、LOG等の基本的な関数リストが表示されます。

ベクトル/テンソル

チェックが入っている場合、関数名のコンボボックスに、VEC_X、INNER_PRODUCT等のベクトル、テンソルに関する基本的な関数リストが表示されます。

関数名

コンボボックスから関数を選択することができます。

関数説明

表示されている関数について簡単な説明を記載しています。

「関数を計算式に挿入」ボタン

指定された項目の関数を計算式に挿入します。

続けてフィールド等を挿入しやすいように、"VEC_X(" のようにかっこを閉じない状態で挿入されます。

かっこの内部の編集ができたら、計算式上で後から ")" を入力してください。

関数は「演算子、関数の一覧」に記載しています。

設定項目

解説

計算式をリセット

計算式を空欄に戻します。

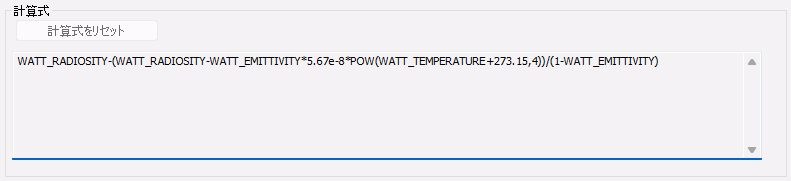

計算式欄

計算式が表示されます。
計算式には「演算子、関数の一覧」に記載の演算子や関数が使用できます。

設定項目

解説

結果名

計算式で定義されたフィールドの名前を指定します。

空欄の場合、「計算式確認」ボタンをクリックしたときに自動で適当な名前が入力されます。

結果名の入力は必須です。

単位

計算式で定義されたフィールドの単位を入力できます。

「計算式確認」ボタンをクリックしたときに自動で単位が入力されます。

自動で入力された単位が、想定と異なる場合、変更してください。

接頭辞

接頭辞あり：数値に応じて、G,M,k,m,uなどの接頭辞をつけて表示します。

接頭辞なし：数値をそのまま表示します。

「計算式確認」ボタンをクリックしたときに自動であり/なしの状態が入力されます。

自動で入力されたものが、想定と異なる場合、変更してください。

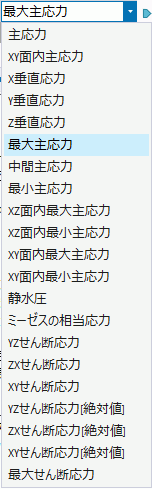

接頭辞あり	接頭辞なし

テンソル表示タイプ

出力フィールドタイプがテンソル量の場合の成分の表示タイプを指定します。

「計算式確認」ボタンをクリックしたときに自動でテンソル表示タイプが入力されます。

自動で入力されたものが、想定と異なる場合、変更してください。

それぞれの場合で以下の成分が表示されます。

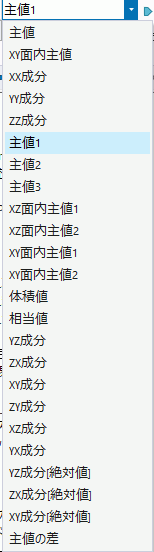

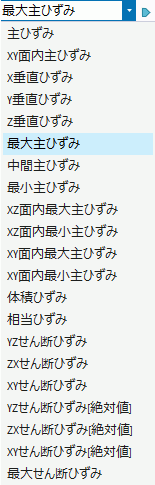

テンソル	応力タイプ	ひずみタイプ

出力フィールドタイプ

「計算式確認」ボタンをクリックしたときに自動で表示されます。

計算式によって計算された結果が、
スカラー量/ベクトル量/テンソル量のいずれになるかを表示します。
想定と異なる場合は計算式を見直してください。

出力値

「計算式確認」ボタンをクリックしたときに自動で表示されます。

計算式によって計算された結果が、
実数/複素数のいずれになるかを表示します。

想定と異なる場合は計算式を見直してください。
