1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

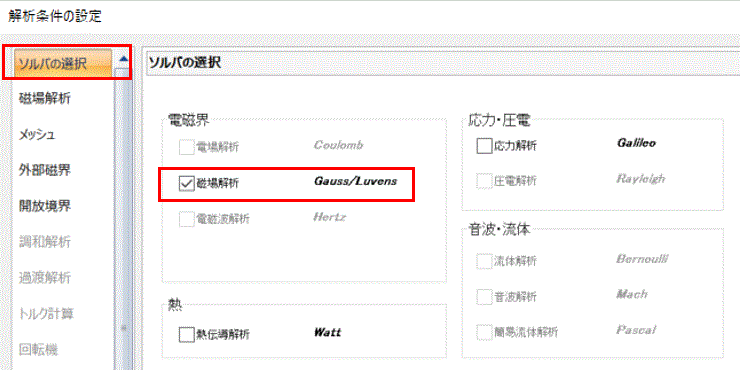

2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで[磁場解析 Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称]にチェックします。

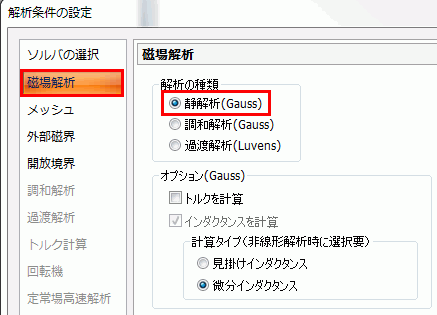

3. [磁場解析]タブをクリックします。

   [解析の種類]が[静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。]になっていることを確認します。

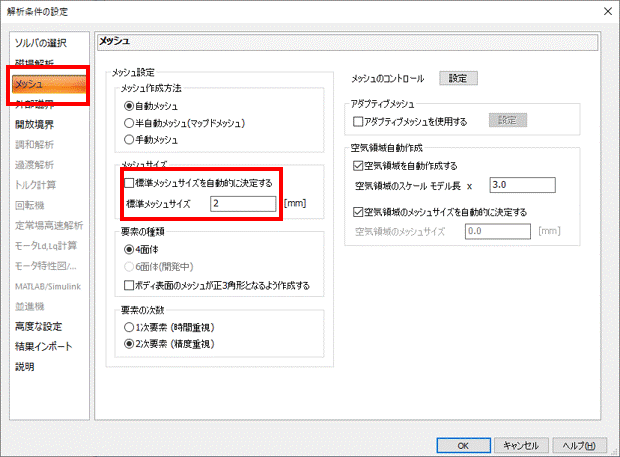

4. [メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。]タブをクリックし、下記のように設定します。

   [標準メッシュサイズを自動的に決定する]のチェックを外し、[標準メッシュサイズ]の項目に2を入力。

   をクリックします。


5. メッシュサイズの設定や、その他の解析の設定によって解析の精度が変わります。
   詳細は「最適な解析精度の設定をするには」をご覧ください。


• 空気領域のボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。はメッシュ分割時に自動的に生成されます。
  作成されるボディの形状、寸法についての詳細は、「メッシュタブ」の[空気領域自動作成]を参照下さい。

これで解析条件の設定ができました。
