00.磁場解析(Gauss、静解析)チュートリアル概要
このチュートリアルでは、磁場静解析(Gauss)を利用し、コア付きコイルに電流を流した時の磁界分布やインダクタンスを計算します。
過渡解析を行いたい場合は、「磁場解析(Luvens、モータの過渡解析)」のチュートリアルを実施してください。
解析空間
解析条件
|
|
||||||||||

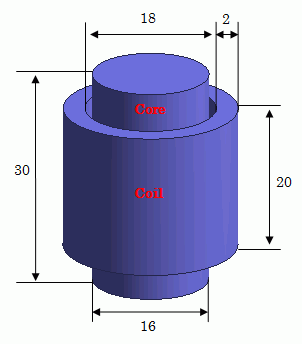

モデル形状
|
条件コイルに電流を流します。
|
||||||||||

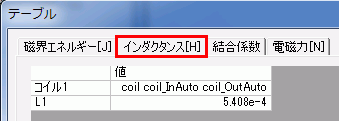

計算結果図 |
電流のベクトル図 |
ベクトル図を表示することで磁束密度や電流の大きさや向きを視覚的に理解することができます。
戻る 次へ
磁場解析の流れと操作内容
|
タイトル |
|
00.磁場解析（Gauss）チュートリアル概要 |
|
01.新規プロジェクト作成 |
|
02.コアを作図する |
|
03.コイルの断面を作図する |
|
04.コイルを作図する |
|
05.解析条件を設定する |
|
06.ボディ属性と材料定数を設定する |
|
07.解析を実行する |
|
08.計算結果の表示・確認 |
|
09.プロジェクトを保存する |
